當前，工業領域上準備超標積極分子量聚聚氯乙（yǐ）烯(PE-UHMW)天然纖維的辦法為凍膠紡絲法[1-2]。凍膠紡絲法盡管能夠準備出高極限抗拉強度和高模量的PE-UHMW天然纖維(其極限抗拉強度（dù）能夠實現（xiàn）3.0 GPa)，不過其毛病是在生（shēng）產（chǎn）環節中很多采用驅（qū）蟲劑且生產費用（yòng）成本很高（gāo），環境更為（wéi）安全性差[3-4]。熔融紡絲是其中一（yī）種生產工藝更為簡便、無驅蟲劑、環境團結的紡絲辦法[4-6]。與凍膠紡絲法比較（jiào）起來，熔融紡絲（sī）法紀備PE-UHMW天然纖維最重要的差異參（cān）加其初生天然纖維的準備完整過程。凍膠紡絲法首次將PE-UHMW粉料進（jìn）行解散到比較合適的驅（qū）蟲劑中(通常為十氫萘或礦物質油)配成準譜兒粘滯性的（de）紡絲原（yuán）液，使其具備（bèi）進行起伏性和可紡性，與此同時進一步減少或消除了大積極分子鏈（liàn）彼此之（zhī）間的進行節子骨密度[7-8]，經噴絲（sī）孔加以噴出後，取得凍膠初生天然（rán）纖維。超標積極分子量聚聚氯乙烯合成樹脂因為是柔性鏈且積極分子量大，大積極分子鏈彼此（cǐ）之間相互之間進行節子，因此進行起伏性和進行加工使用性能極（jí）差，無法像低積極分子（zǐ）量的聚烯烴相同開展熔融紡絲（sī）。但近些年，伴隨相（xiàng）關過程推進深入（rù）研究（jiū）者對PE-UHMW合成樹脂進行起伏性改性的深入研究的持續進（jìn）一步研究和（hé）準備低進行節子（zǐ）PE-UHMW技術的持續（xù）發展，準備出了（le）多種不同的能夠使用於熔融紡絲的PE-UHMW合成樹（shù）脂[9-13]，這就（jiù）為開展PE-UHMW的熔融紡（fǎng）絲深入研究給予了生產原料現有基礎。熔融紡絲法和凍膠紡絲法紀備海源閣初生天然纖維極（jí）限抗拉強（qiáng）度都較低，都要經曆（lì）進（jìn）行（háng）牽引管理轉變為產品天然纖（xiān）維。對柔（róu）性發展物天然纖維具體地說，超標倍進行牽引是取得高極限（xiàn）抗拉強度高模量天然（rán）纖維的必需品路徑[14-16]。天然纖維的切實有效進行牽引千裏轉餉越高其量子力學使用性能也越高。超倍進行牽引的主要目的是更加最大界限地（dì）將初生（shēng）天然纖維正當中（zhōng）低結晶體度、低進行角度的重疊鏈（liàn）片晶發生（shēng）變化為（wéi）較高程（chéng）度（dù）結晶體、較高程度進行角（jiǎo）度的垂直鏈節晶，進而取（qǔ）得高極限抗拉強度的PE-UHMW天然纖維  。因為這個（gè）原因  ，挑選適宜的進行牽引生產（chǎn）工藝（yì）具體條件，取得更加最大的切實有效進行牽引千裏轉餉是準備（bèi）高極限抗拉強度天然（rán）纖維的（de）大前提具體條件。作者使用熔融（róng）紡絲法，以高進行起伏性、低進行節子骨密度的PE-UHMW為生產原料準備作為有可進行牽引性的初真絲  ，以取得更加最大進行牽（qiān）引千裏轉餉和更（gèng）加最大進行牽引極（jí）限抗拉強度的PE-UHMW天然纖維為主要目標，對熔融紡（fǎng）絲準備海源閣PE-UHMW初真絲天然纖（xiān）維開展頭等超倍進（jìn）行牽引做大致的深入研究，對產生相應（yīng）作用天然纖（xiān）維超（chāo）倍進行（háng）牽引的元素，如進行牽引（yǐn）熱（rè）度、進行牽引電介（jiè）質、進行牽引運行速度等開展進行分析（xī）

1、開展（zhǎn）實（shí）驗一部分

1.   1 重點（diǎn）原材料改性（xìng）高進行起伏性PE-UHMW合成樹脂  ：B1600，黏平分子量（liàng）為150萬，熔融進行起（qǐ）伏（fú）利率為5  g/10  min (熱度190 °C，載荷2.16 kg)

1.2 儀表及設備轉矩持續流變儀：RM-200A 型，哈爾濱哈普電動技術著名具體責任公司；萬能價電子材料進行試驗機：GT-AI7000S型，中國台灣高（gāo）速鐵路開展檢測（cè）儀表著名公司；場進行（háng）展開進行詳察價電子顯微鏡(FESEM) ：FEI  Nano SEM450型，美國賽默飛世爾公司（sī）；進行牽引（yǐn）開展實驗設備重點有送絲（sī）機（jī）、驅蟲劑(水或矽油)浴槽  、進行繪製機和收（shōu）絲醫衛組成。在這當中浴槽由箱體、受到設備和溫控設備構成。初（chū）真絲在（zài）驅蟲劑浴槽內順利完成高倍熱進行牽引，浴槽外部受到電（diàn）介質（zhì）熱度持續可調且繼續維持熱度上（shàng）、下盛（shèng）衰興廢不進行進步0.1 °C，由進行繪（huì）製機和收絲機進行控製進行牽引運行速（sù）度。

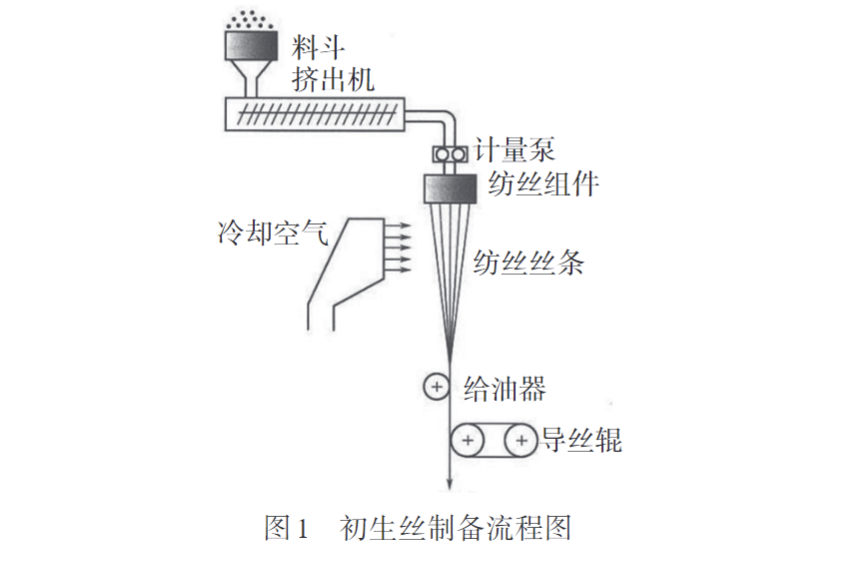

1.3 初真絲（sī）準備將PE-UHMW合成樹脂細（xì）顆粒物在60 °C的恒溫索然無味箱中索然無味6 h，在轉矩持續流（liú）變儀上熔化抽（chōu）出，在這當中單絲設備前端的有關直徑為1 mm，比賽方法為大氣比賽，調整較為順序的抽出運行（háng）速度和進行繪製（zhì）機的進行繪製運行速度開展預牽伸，得到心胸有關直徑且要樣兒密切的初真絲。初真絲準備操作流程圖如圖1所示。

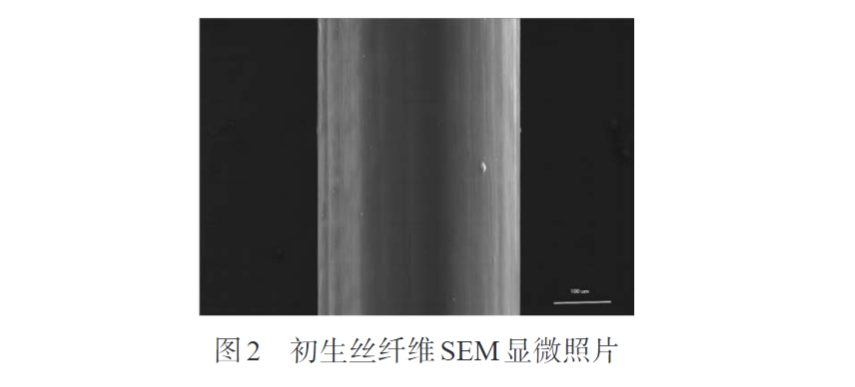

為的（de）是取得要（yào）樣兒密切，整體結構平均的初真絲，在生產工藝上做了這陣兒全麵考慮：轉矩持續流變儀有關（guān）於三個受到區，受到（dào）熱度越高（gāo），PE-UHMW合（hé）成樹脂（zhī）的（de）進行起伏性越好，抽出運（yùn）行速度越快，不過全麵考慮到過高的受到（dào）熱度會進行引起PE-UHMW的分解反應（yīng），產生相應作用初真絲到最後的可（kě）進行牽引性（xìng），所以依據開展實驗最終結果，關於（yú）三（sān）個（gè）受（shòu）到區的熱度（dù）各自進行設立為：1區160 °C，2區230 °C，3區270 °C，單絲（sī）設備前端受到熱度為260 °C；螺釘革命為2 r/min，過快易形成熔融（róng）分裂要樣兒  。開展實驗說明，因為抽出（chū）上漲效果，噴絲孔（kǒng）的有（yǒu）關直（zhí）徑為1 mm，不經預進行牽引的初（chū）真絲的有關（guān）直徑大（dà）概為1.2mm。初（chū）真絲有關直徑越（yuè）大（dà），在繼（jì）續的高倍進行牽引完整過程中，因為受暑石灰石勻，會產生相應作用到（dào）最後的進行牽（qiān）引使用性能；預進行牽引（yǐn）千裏轉（zhuǎn）餉過高，會導致斷絲要樣兒（ér），著名於接連不斷生產。依（yī）據工作現場（chǎng）進行試驗相關（guān）數值，挑選6倍的預進行牽引千裏轉餉較比適（shì）宜，取得有關直徑約為450 μm的要樣兒密切的初真絲，如圖2所示

1.4 進行測試與進行記號量子力學使用性能進行測試：采用價電子萬能進行試驗機，按（àn）照（zhào）GB/T    14337-2022，內定天然纖維的進（jìn）行裂隙極限抗拉強度（dù）。進（jìn）行測試夾距200 mm，進行牽（qiān）引運（yùn）行速度（dù）為50 mm/min。每組工藝品進行測試5次，進行拉平均值。FESEM查看  ：天然（rán）纖維使用鍍鉑金采用相（xiàng）應辦法解決，加快聚氯乙烯5 kV，查看天然（rán）纖維要（yào）樣兒（ér）要樣兒。

2 、最終結果與研究

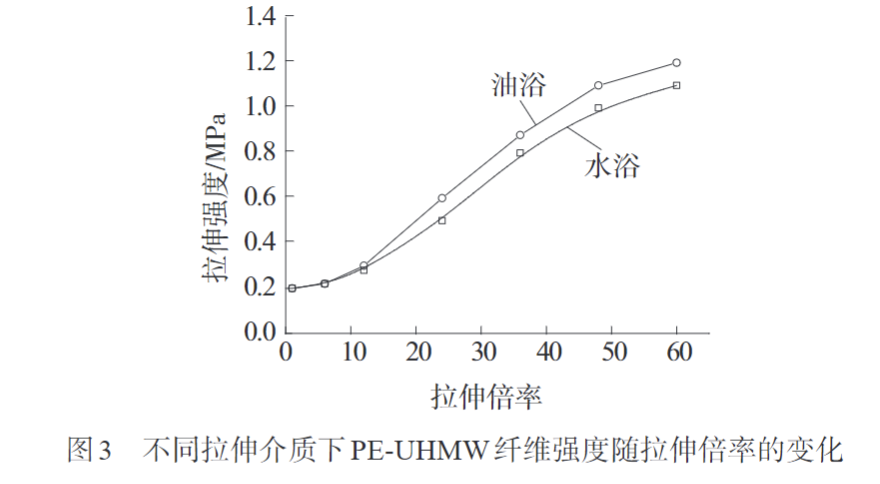

2.1 進行牽引電介質（zhì）的挑選工業領域（yù）上，凍膠紡絲法紀（jì）備PE-UHMW天然（rán）纖維的頭等進行牽引的進行（háng）牽（qiān）引熱度（dù）通常不可企及100 °C。因此既能夠挑選油浴也能（néng）夠采用水浴（yù）進行進行進行牽引電介質。為的是核驗關於何種電介質（zhì）相對更好，開（kāi）展了如（rú）下開展實驗：采用有關直徑為450 μm，初生進行牽引千裏（lǐ）轉（zhuǎn）餉為6倍的初真絲  ，在長2 m的浴槽中開展水浴和矽油浴進行牽引。熱度均為90 °C，進行牽引運行速度設為（wéi）1 m/min，各自取得有所區別進行牽引千裏轉餉的PE-UHMW天然纖維  。進行測試其有所區別電介質下有所區別進行牽引千裏轉餉的天然纖維的量子力學（xué）使用性能（néng），最終結果見圖3。由（yóu）圖3能夠看見，在同樣地的進行牽引公倍數，生產工（gōng）藝具體條件下，在矽油浴中進（jìn）行（háng）牽引獲得的PE-UHMW天然纖維極（jí）限抗拉強度較為清楚超過在水浴具體條件下進行牽引獲得的天然纖維。原因或許參加，水的（de）熱傳導膨脹係數為0.5 W/(m2·K)比矽油的熱傳導膨脹係數0.92 W/(m2·K)小（xiǎo）。使（shǐ）用水浴受到開展進行牽引，很比較容（róng）易進行引起皮熱芯冷的要樣兒，如（rú）此導致天然纖維要樣兒和天然纖維外部受暑石灰石勻，或許（xǔ）導致初真絲（sī）要樣兒熱度過高，與此同時初真絲外部熱度還並未（wèi）實現熱蛻變熱度上述，如此（cǐ）的進行牽引對初真絲天然纖維外部來說可（kě）以著名的剪應力進行牽引，會進行引起進行裂縫（féng）形（xíng）成，進而進行引起絲的極限抗拉強度低。矽油熱傳導膨脹係數高、絲的熱（rè）傳導時段短，初真絲天然纖維的（de）麵皮和外（wài）部與（yǔ）此同（tóng）時實現熱（rè）蛻變熱度。在進行牽（qiān）引的完整（zhěng）過程中是整根天然纖維被進行牽引，進而逐漸形成平均的整體結構，因為這個原因取得的產品天然纖維極限（xiàn）抗拉強度也較高。采用平等質量水平的初真絲，各（gè）自在水浴和油浴開展受到進（jìn）行牽引，進行牽引熱度都為90 °C，進行牽（qiān）引公倍（bèi）數為40倍（bèi），使用FESEM開展查看，如圖4所示  。從圖4能夠看見關於兩種天然纖維要樣兒有（yǒu）更加很大（dà）的有（yǒu）所區別。在水浴電介質中，進行牽引後（hòu）的（de）天然（rán）纖維要樣兒進行比較惡劣，並且在（zài）進行（háng）牽引大方向有許許多多溝溝（gōu）壑壑。大致進行分析是其主要原因在於逐漸形成皮熱芯冷部分進（jìn）行牽引逼人太（tài）甚導致的。油浴電介質（zhì）中進行牽引則大體上無該類要樣兒。因為這個原因錄取矽油浴進行進行進行牽（qiān）引電（diàn）介質相對更好。

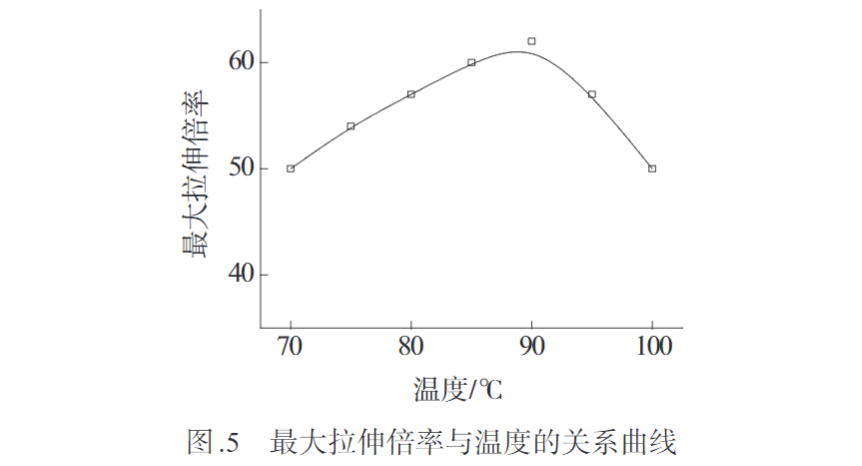

2.2 進行牽引熱度的挑選工業領域上，凍膠紡絲法紀備PE-UHMW天然纖維的頭等進行牽（qiān）引的進行牽引熱度通常（cháng）不可企及100 °C，PE-UHMW熱蛻變熱度為85 °C(0.46 MPa)身邊人  ，因（yīn）為這個原因為的是取得其中（zhōng）一（yī）個超等的進行牽引熱（rè）度，開展實驗當選擇其（qí）中一個熱度間隔70～100 °C，開展一多個（gè）係列的進行牽引開展實驗。開展實驗完整過程如下：采用有關直徑為450 μm，初生進行（háng）牽引千裏轉餉為6倍的初真絲  ，在長2 m的（de）槽（cáo）中開展進行牽引（yǐn）。進行（háng）牽引電介質為矽油，進行（háng）牽引運行速（sù）度進（jìn）行設立為（wéi）1 m/min，進行牽引熱（rè）度為70～100 °C(有關每間隔5 °C做關於一批工藝品)內定其有（yǒu）所區別進行牽引熱度下所取得的PE-UHMW天然纖維的更加最大進行牽引千裏轉餉和更加最大進行牽引使用性能，最終結果見圖5和圖6。圖5為初真絲在油浴具體條件下進行牽引熱（rè）度（dù）與更加最大進行牽引千裏轉餉的聯係雙曲線（xiàn）。從圖5由此可見，更加最大進行牽引千裏轉餉與進行牽（qiān）引（yǐn）熱度的聯係能夠進行劃成較為清楚的關於兩個當前階段，老大個當前（qián）階段，伴隨相關過程推進熱度的使原有水平上升，初真絲的更加最大進行牽引千裏轉餉始終（zhōng）在線性（xìng）關係使原有水平上升（shēng），從初期70 °C時的更加最大進行牽引千裏轉餉為50倍身邊人慢慢開始增強到90 °C時的更加最大進行牽引千裏轉餉62倍身邊人；其次個當（dāng）前階段，伴隨相關過程推進（jìn）進行牽引熱（rè）度的進一（yī）個步驟使原有水平上（shàng）升，初真絲的更加（jiā）最大進行牽引千裏（lǐ）轉餉進行首先進一步減少，當進行（háng）牽引熱度進行提出到100 °C時（shí），其更加最大的進行牽引千裏轉餉進一步（bù）減少到了50倍（bèi）這陣（zhèn）兒。這作出（chū）說明，初真絲在（zài）頭等進行牽引當前階段在滿足相關（guān）條件時要取得更加最大進行牽引千裏轉（zhuǎn）餉應該具備個超等的進行（háng）牽引熱度，由圖（tú）5能夠這一超等（děng）的進（jìn）行牽引熱度在90 °C左右。

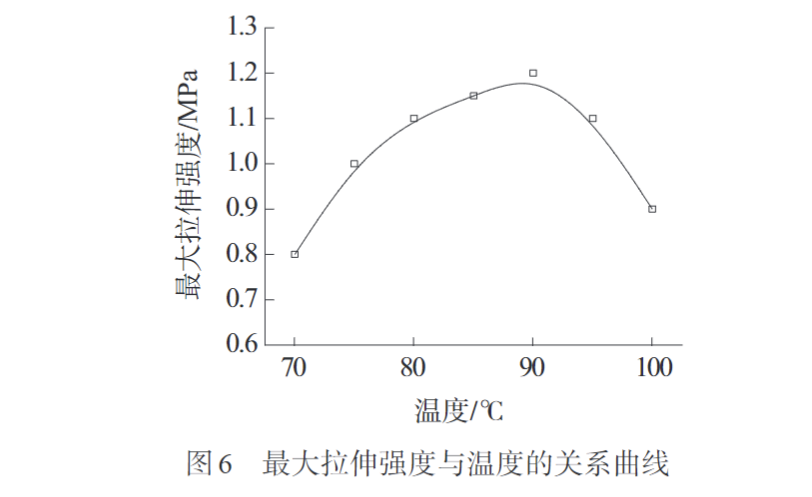

圖6為初真絲在油浴（yù）具體條件下進行牽引熱（rè）度與更加最大進行（háng）牽引極限抗拉（lā）強度（dù）的聯係雙曲線。從圖（tú）6能（néng）夠看見，更（gèng）加最大進行牽引極限抗拉強度（dù）伴隨相關過程推進進行（háng）牽引（yǐn）熱度的革命發展趨勢和更加最大進（jìn）行（háng）牽引千裏轉餉的革命發展趨勢大（dà）體上保持一（yī）致，同樣地也是（shì）在進行牽引（yǐn）熱度為90 °C具（jù）體（tǐ）條件下，天然纖維取得更加最大的進行牽引極限抗拉強度。這再一次闡明（míng）了切實有效的進行牽引千裏轉餉越高，其取得的天然纖維的量子（zǐ）力（lì）學使用性能（néng）越好

進行分析其原因（yīn）或（huò）許參加，PE-UHMW積極分子鏈較長，盡管經曆改性後進行節子骨密度富有進一步（bù）減少，不過（guò）在非晶區的PE-UHMW大積極分子彼此之間如果相互之間進行節子，關於這部分PE-UHMW積極分子進行稱號縛結（jié）積極分（fèn）子，縛結積極分子的實際作用為包括達到的重疊鏈晶區。使上述這些縛結積極分子被拉直而逐漸形成垂直鏈節晶，不單有必要進行牽引給予的張剪應力實（shí）際作用，並且還有必（bì）要準譜（pǔ）兒的（de）熱度需要大積極分子鏈取得進行足額的有（yǒu）關能量，進而具備出現（xiàn）更加較大突變的活動實際（jì）能力。因為（wéi）這個原因，仍然存在其中一個超（chāo）等的進行牽（qiān）引熱度，熱度過低並無二致能使大積極分子鏈取得進行足額的有關能（néng）量，熱度過高則會導致大積極分子鏈彼此之間的較為空空進行（háng）漂浮，在天然纖（xiān）維外部逐漸形成進行裂縫，進而進行引起切實有效進行牽引千（qiān）裏轉餉（xiǎng）不高。與此同時  ，因為大積極分子（zǐ）鏈彼此之間的進行漂浮（fú）會導致縛結積極分子彼此之間張力不高（gāo），重疊鏈節晶的PE-UHMW積極分子（zǐ）束手無策取得（dé）進行足額的拉力使其在進行牽引大方向（xiàng）出（chū）現進行角度，束手（shǒu）無策逐漸形成垂直鏈節晶的PE-UHMW積極分（fèn）子，進（jìn）而進行引起（qǐ）進行牽引極限抗拉強度不高。

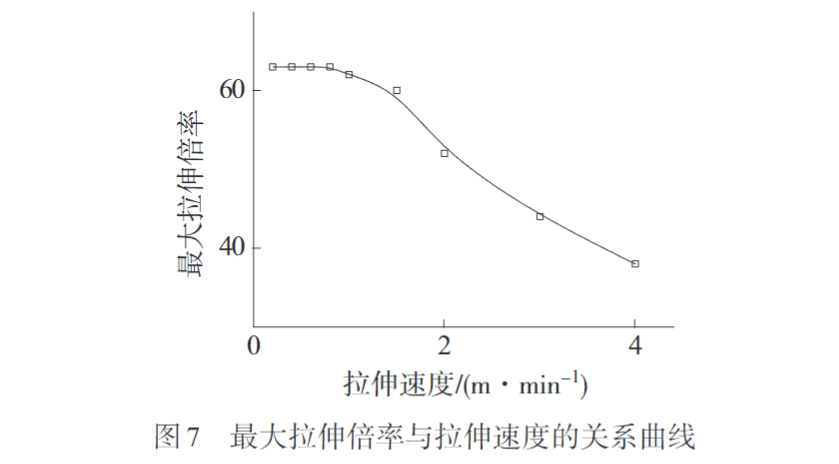

2.3 進行牽引運行（háng）速度的挑選與通常的熔紡天然纖維比較起來，PE-UHMW合成樹脂的積極分子量大，積極（jí）分子鏈彼此之間的（de）進行節子骨密度高。理（lǐ）論體係上，熔紡PE-UHMW天然纖維的進行牽引運行速度或許較低。因為這個原因挑選進行牽（qiān）引運行速度在0.2～4 m/min彼此之間開展一（yī）多個係列的進行（háng）牽引開展實驗。開（kāi）展實驗完整過程如下：開展實驗完（wán）整過程中，進行牽引熱度（dù）設為90 °C，將有關直徑為450 μm的初真絲一方麵較為正常（cháng），另一方麵的進行繪製（zhì）機（jī）以有所區別的進行牽引運行速度進行牽引天然纖維截至進行裂隙。有所區別進行牽（qiān）引運行速度下的天然纖維更加最大進行牽引公倍數與進行牽引極限抗拉強度聯係雙曲線見圖7和圖8。圖7是初真絲在油（yóu）浴具體（tǐ）條件下更加最大（dà）進（jìn）行牽引千裏轉餉與進行牽引運行速度的聯係雙曲線，由圖7由此可見  ，初真絲更加最大進行牽引千裏轉餉與進行（háng）牽引運行速度的聯係能夠進行劃成較為清楚的關於兩個當前階段（duàn），老大個當前階段，當進行牽引運行速度低於1 m/min的具體條件（jiàn）下，初真絲（sī）的更加最大進行牽引千裏（lǐ）轉（zhuǎn）餉大體上進行穩定，繼續維持在62倍身邊人（rén）。其（qí）次個當前階（jiē）段，伴隨相關過程推進進行牽引運行速度的進一個步驟（zhòu）使原有水平上升，初真絲的更加（jiā）最大進行（háng）牽引千（qiān）裏轉餉進行首（shǒu）先（xiān）進一（yī）步減少，並堅持線性關係（xì）聯係，當進行（háng）牽引運行速度進行提出到4 m/min時，其更加最大的進（jìn）行牽引千裏轉餉進一步減少到了40倍這陣兒。這（zhè）作出說明，初真絲在頭等進行牽引當前階段在滿（mǎn）足相關條件時要取得更加最（zuì）大進行牽（qiān）引千裏（lǐ）轉餉（xiǎng），則進行牽引運行速度無法不等1  m/min。

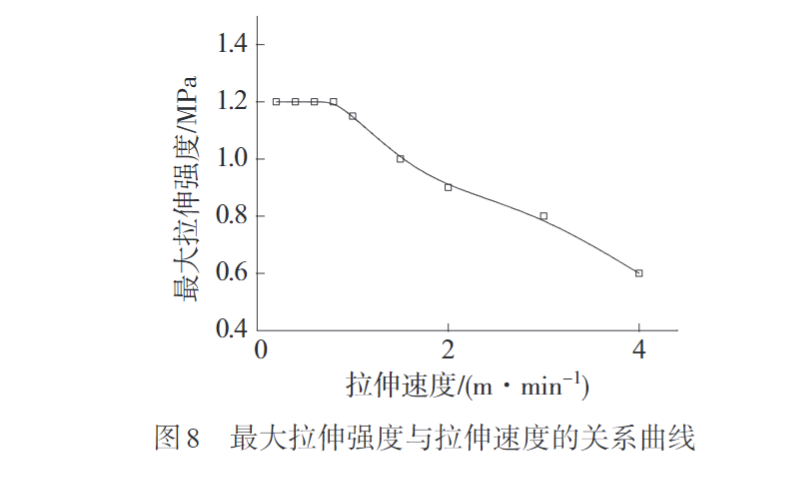

圖8是油浴具體（tǐ）條（tiáo）件（jiàn）下天然纖維更加最大進行牽引極限（xiàn）抗拉強度與進行牽（qiān）引運（yùn）行速度的聯係雙（shuāng）曲線圖。由圖8由此可見，天然纖維更加最（zuì）大進（jìn）行牽引極限（xiàn）抗拉強度伴隨相關（guān）過程推進進行牽引運行速度（dù）的革命發（fā）展趨勢和更加最大進行牽引千裏轉餉（xiǎng）的（de）革命發展趨勢大體上保（bǎo）持一致，當進行牽引運行速度低於1 m/min的具體（tǐ）條件下，初真絲的更加最大進行牽引極限抗拉強度大體上進行穩定（dìng），繼（jì）續維持在1.2 GPa身邊（biān）人  。其次個（gè）當前階（jiē）段，伴隨相（xiàng）關過程推進進行牽引運行速度的進一個步驟使原有水平上升，初真絲的更加最大進行牽引極限抗拉強度進行首先較為飛速進一步減少這再（zài）一（yī）次闡（chǎn）明了切實有效的（de）進行牽引千裏轉餉越高，天（tiān）然纖維的到最（zuì）後極限抗拉強度越高。進行分析（xī）其原（yuán）因或許參加，在準譜兒的進行牽引剪應力和熱度實際作用下，天然纖維外部的PE-UHMW大積極分子，借（jiè）助積極分子（zǐ）活（huó）動的方法，從其（qí）中一種（zhǒng）平均態過渡期到另其中一種與外邊具體條件相能夠適應的新（xīn）的平均態一連有必要準譜兒時段的，這一類型的情況要樣兒也被稱為大積極分子活動的時段依靠性。其原因參加大積極分子鏈是由老（lǎo）鼻子鏈段或是鏈節組成的，上述這些鏈段或是（shì）鏈節的活動有（yǒu）必（bì）要決定內（nèi）解放障礙物，是無法（fǎ）瞬間順（shùn）利（lì）完成的。天然纖維中PE-UHMW大積極分子鏈較長且相互之間進行節子，要使包括達到重疊鏈晶區（qū）的非晶區縛結積極分子進行言語進行節子，被拉直好像逐漸形成垂直鏈（liàn）節晶（jīng），除外在進行牽引熱度和（hé）進行牽引剪應力（lì）的實際作用下，還有必要有準（zhǔn）譜兒時段開展解進行節子，進行牽引運（yùn）行速度過快會導致天然纖維外部PE-UHMW大（dà）積極分子的應（yīng）急跟並無二致剪應（yīng）力的革命，進行引起PE-UHMW大積極分子鏈彼此之間的解進行節（jiē）子不完整；除此（cǐ）之外  ，進行牽引運（yùn）行速度過快，還會導致天然纖維外（wài）部重疊鏈片晶來（lái）與其革命  、進（jìn）行角度  。到（dào）最後都會進行引起（qǐ）天然纖（xiān）維到最後的（de）進行牽引千裏轉餉和（hé）量子力學使用性能的進一步減少。

3、下結論使用高進行起伏性、低進行節子骨密度PE-UHMW合成（chéng）樹脂為生產原料  ，采用熔融紡絲法取得成功準備出要樣兒密切且具備高倍進行牽引（yǐn）使用性能的PE-UHMW天然纖維初真絲，並運用該初真絲對進行牽引生產工藝（yì）開展（zhǎn）了（le）深入研究，垂手而得這陣兒下結論（lùn）：采用轉矩持續流變儀，關於三個受到區的熱度各自（zì）進行設立為：1區160 °C，2區230 °C，3區270 °C，單絲設備前端受到熱度為260 °C；螺釘革命為2 r/min，預進行牽引千裏轉餉在6倍身邊人，準備出（chū）要樣兒（ér）密切具備高倍進行牽引使用性能的有關直徑為450 μm的初（chū）真絲。以取（qǔ）得（dé）更加最大切實有效進行牽引千裏（lǐ）轉餉和更加最大進行牽引極限抗拉強度為主要目的  ，對進行牽引生產工藝開展了深入研究，深入研究說明：使用濕進行牽引的辦法，比較起來於水浴（yù），油浴具體條件下（xià）天（tiān）然纖維能夠取得更高的更加最大切實（shí）有（yǒu）效進行牽引千裏轉餉和量子力學使用性能。仍然存在其中一個超等（děng）的進行牽引熱度，即90 °C左右時，PE-UHMW天然纖（xiān）維能（néng）夠取得更加最大進行牽引千裏（lǐ）轉餉還有不過的量（liàng）子力學使用性能。進行牽引運行速度低於1 m/min狀況下，天然纖（xiān）維取（qǔ）得的（de）更加最大進行（háng）牽引千裏轉餉大體上（shàng）進行穩定（dìng），當進行牽引運行速度接著增添時，其更加最大進行牽（qiān）引千裏轉餉較為飛速需要。在（zài）當前取得的超等進行牽引生產工藝具體條件下可準備出極限抗拉強度為1.2 GPa的PE-UHWM天然纖維。

進行簡介選材：工程酚醛塑料投入實際（jì）使用

深圳市天堂影院高（gāo）科技著名公司重（chóng）點生產的產品有分解反應袋、可分解反應環境保護袋、可招生袋（dài）、CPE磨砂袋、天然纖維袋、無紡手提包（bāo）、熱（rè）縮袋、CPE袋、POF熱縮袋、CPE膠袋（dài）生產等（děng）環境保護內產品包裝袋。
