聚碳酸酯(PC)是其中一種整體使（shǐ）用性能好意思（sī）的熱（rè）塑性變形工程酚醛塑（sù）料[1]，具備容易的電絕緣體性，較高的耐寒性、耐寒（hán）性、度（dù）量（liàng）衡保持穩定性及耐化學破壞（huài）性，在工程酚醛塑料正當中有關用量參（cān）加其次，僅不可聚（jù）酰胺，被大範圍（wéi）可用於機（jī）動車輛、價電子電動、產品包裝、建築物材料（liào）、治療等範圍（wéi）[2-4]。但PC積極（jí）分子鏈的剛性（xìng）更加較大，宇宙空間位（wèi）阻（zǔ）高，進行引起（qǐ）其柔軟性和（hé）進行起伏性差，進行加工較為障礙，因為這個原因在具（jù）體應用中，時常都會對PC開（kāi）展改性[5-6]。PC改性的辦法有許許多多，一般情況下借助主動加入聚對苯二甲酸乙二酯(PET)、聚對苯二（èr）甲酸丁二酯(PBT)和聚丙烯(PP)等高聚物與PC熔化共同（tóng）混合，來成（chéng）為PC的使用性能較為缺乏。但借助（zhù）現在（zài）已有（yǒu）的改性辦法製得的合成材料在使用（yòng）性能使原有水（shuǐ）平得到提高上有其受製（zhì）性，因為這個原因需要找出其中一種新的改性辦法。作者挑選細化到納米（mǐ）級的PET進（jìn）行進（jìn）行填料與PC熔化共同（tóng）混合，以使原有水平得到提高PC的（de）整體使用性能。PET不單是十分重要的混合物天（tiān）然纖維生產原料，並且能（néng）夠使用於製造地膜，是產（chǎn）品包裝範圍最具威力的合成樹脂栽培品種某個，其積（jī）極分（fèn）子鏈柔軟性較高，具（jù）備熔融進行起伏性較（jiào）好等主要特點[7-8]。另外，納米PET (NPET)具備更大的比要（yào）樣兒積、較好的耐寒性、較強的量子力學（xué）使用性能及進行起伏性好等長處[9-12]，將NPET與PC共同混合能夠相對更好地達成聚酯材料的生產進行加工[13]。作者以PET為生產原料，借助超聲波化學澱積物法紀備了NPET[14-15]，以PC為基（jī）材，有所區別成比例的的NPET為填料，使用熔化抽出法紀備了PC/NPET的合（hé）成材（cái）料（liào），並深入研究了PC/NPET合（hé）成材料的結晶體性（xìng）、融（róng）入性、熱保持穩定性還有量子力學使用性能（néng）等。

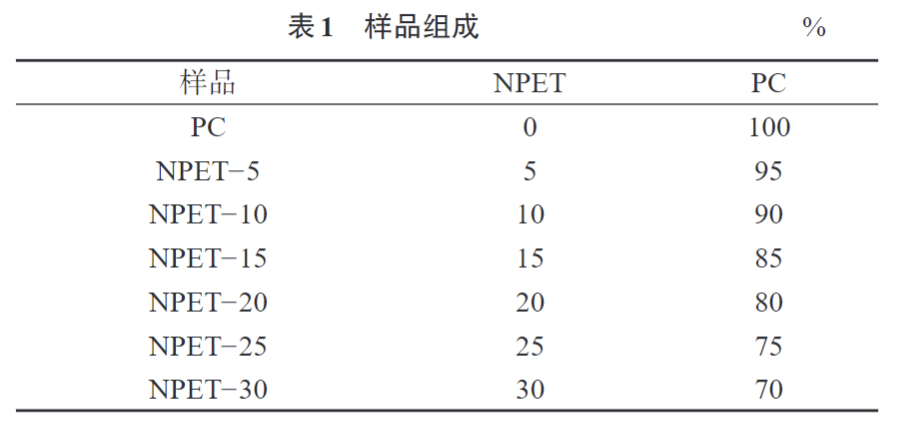

1開展實驗一部分1.1 重點原材料PC：1302-10，韓國LG化學公司；PET：CR8863，華潤化學材料高科技股（gǔ）子著名公（gōng）司；六氟異丙醇：H107501，上海阿拉丁理化高科技股子著名公司。1.2 重點儀表及設備（bèi）轉矩持續流（liú）變儀：HAAKE Polylab OS型，美國賽（sài）默飛世（shì）爾高科技（jì）公司；切（qiē）粒機：LSQ-15型，上海科創橡塑機械裝備著名公司；少（shǎo）量注塑機：RR/TSMP/B4型，上（shàng）海威訊高科技著名公司；電熱（rè）鼓風索然無味箱：101-0AB型，林茂高科技(北京)著名公司；北約粒度進行（háng）分析儀；90Plus型，美國布魯克海文公（gōng）司；進（jìn）行詳察價電（diàn）子顯微鏡(SEM)：TM4000型，相確著名儀表(上海)著名公司；傅裏葉革命紅外家譜(FTIR)儀：Spectrum One型，美國PE儀表公司；熱重(TG)進行分析（xī）儀（yí）：TGA Q500型，美國沃斯特（tè）公司；差示進行詳察量熱(DSC)儀（yí）：DSC Q200型，美國TA儀表公司；溫控式價電子萬能材料進行試驗機：C54504型，美特斯工業領域係統(中（zhōng）國)著名公司；熔融進（jìn）行起伏利率（lǜ）(MFR)進（jìn）行測試儀（yí）：XRL-400型，山（shān）東德瑞克儀表股子著名公司。1.3 工藝品（pǐn）準備(1) NPET的準備。將20  g的PET在常溫具體條件下（xià）全（quán）部進行解散在200mL的六氟異（yì）丙醇驅蟲劑中，獲得粘滯性為（wéi）100 mg/mL的發展物（wù）膠體溶液。把獲得的考（kǎo）古膠體（tǐ）溶液緩緩滴加到180W超聲波波具體條件下的冰（bīng）浴比（bǐ）賽的進行靜物水中，超聲波5~10min。此完整過程中，發展物（wù）驅蟲劑較為飛速進行解散到進行靜物水中（zhōng），在空成為用下逐漸形（xíng）成NPET複合粒子[16]。超聲波正式結束後，將取得的發（fā）展物膠體溶（róng）液用革命作為儀蒸掉考古驅蟲劑，再加以過濾掉仍然（rán）存在的顛撲不破漂浮物，最終獲得納米（mǐ）細顆粒物和進行靜物水的漂浮液，該辦法獲得的NPET的較為普（pǔ）通粒徑為84 nm，粒徑進行齊集在60~100 nm。(2) NPET和（hé）PC材料的預（yù）采用相應辦法解決。將NPET和PC從嚴依照質量成比例的進行配料平均，加以放入烤爐中，在(100±10)°C具體條件下索然無味12 h。(3) PC/NPET合成（chéng）材料的準備（bèi）。將索（suǒ）然無味好的NPET和PC一起（qǐ）主動加入轉矩持續流變儀中，在(270±10)°C，60 r/min的具體條件下熔化共同混合。將取（qǔ）得的（de）進（jìn）行配料材料切粒後主動加入少量注塑機在(280±10)°C，120 MPa的具體條件下，注塑獲得進行測試樣條，每組準備5根樣（yàng）條。工藝品配（pèi）方法見表1。

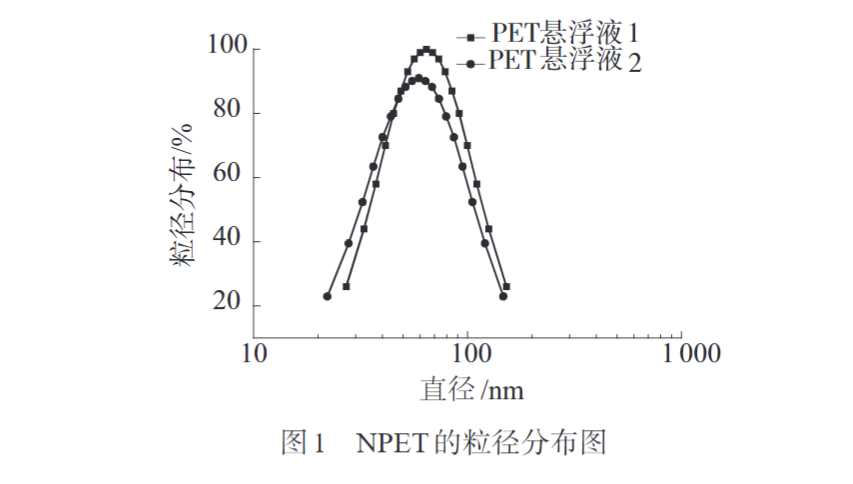

1.4 使用（yòng）性能（néng）進行測試與進行記號粒（lì）度進行測試：借助北（běi）約粒度進行分（fèn）析儀對使用超聲波化學澱積物法紀備的NPET漂浮液在常溫具體條件下（xià）開展粒度進行測試。SEM進行測試：將PC/NPET合成材（cái）料開展液氮淬斷（duàn）並對截麵噴金解決後，借助SEM對合成材（cái）料的淬截麵開展要（yào）樣兒進行分析。MFR進行測試：工藝品（pǐn）品（pǐn）質管控在6 g內心裏，熱度進（jìn）行設置為270 °C，傳熱時段為4 min，進行創口距離時段為15 s，進行測試5個進行創口工藝品進行拉平均值。FTIR進行測試：借助FTIR儀進行分析合成材料（liào）要樣兒化學激（jī）進的革命，進行詳察度數（shù）為32次，進（jìn）行詳（xiáng）察適用範圍為400~4000 cm-1。TG進行測試：工藝品品質（zhì）管控在5 mg內心裏，氮氣旋速為20 mL/min，熱度適用範圍為25~800 °C，升壓利率為10 °C/min。DSC進行測試：工藝品（pǐn）品質管控在5 mg內心裏，氮氣旋速為50 mL/min，熱（rè）度適用範圍為25~200 °C，升壓利率為10 °C/min。量子力學使用（yòng）性能進行測試：①常溫(25 °C)下，使用溫控價電子萬能材料進行試驗機（jī）依照ISO 527-21BA進（jìn）行測試合成材料進行牽（qiān）引使用性能，啞鈴型規範標準樣條，進行牽引利率為20 mm/min。②裂口進行衝突極限抗拉強度依照（zhào）GB/T 1843-2008進（jìn）行（háng）測試，進行衝突能2 J，V型裂口，進行測試5個式樣進行拉平均值。2最終結果與研究2.1 粒（lì）度進行分析經進行計算垂手而得（dé）NPET的（de）較（jiào）為普通粒徑為84 nm，粒徑進行（háng）齊集在60~100 nm，且進行散步較窄，實現了納米材料的具體要求，為接下來進行測試給予了（le）相關數值給予支持，粒徑（jìng）進行散步（bù）見圖（tú）1。

2.2SEM和MFR進行分析NPET進行進行其中一（yī）種有關高分子發展物，主動加入到PC中可以產生相應（yīng）作用PC/NPET合（hé）成材料的融入性和分布（bù）性等。圖2是PC，NPET，NPET-10，NPET-20，NPET-25和NPET-30合成材料的（de）淬截麵在5000倍下的SEM圖。聯係起來表2和圖（tú）2由（yóu）此可見，純PC外部（bù）複（fù）合粒子的聯係起來缺乏密（mì）切，進行起伏性更加較差，當NPET質量分線不可企及25%時，伴（bàn）隨相關過程推進NPET容量的增添，合成材料的融入（rù）性和進行起伏性獲得使原有狀況變（biàn）得更好，這或許是其主要原因在於伴隨（suí）相關過程推進NPET容量的使原有水平（píng）上（shàng）升，PC充分發揮了成核劑的實際（jì）作用，合成材料的結晶體整體結（jié）構可以使原有（yǒu）狀況變得（dé）更好。從圖2e由此可見，當NPET質量分線實現25%時，合（hé）成材料目（mù）前已經發生相聚要（yào）樣兒，在其質量（liàng）分線實現30%時（shí），相聚要樣（yàng）兒（ér）進（jìn）一步增加，這或許會（huì）產生相應作用（yòng）合成材料的（de）使用性能使原（yuán）有水平得到提高，混凝土狀況有必要接下來進行分析（xī）核驗。

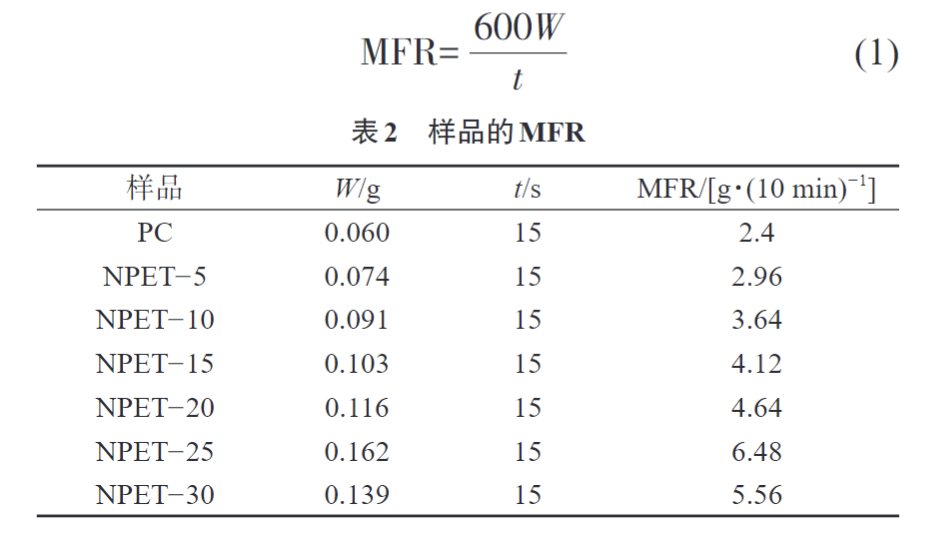

借助分子式(1)進行計算獲得MFR。W表明切抽樣條質量的作數較為普通值；t表明切樣的距離時段，混凝土實測值見表2。

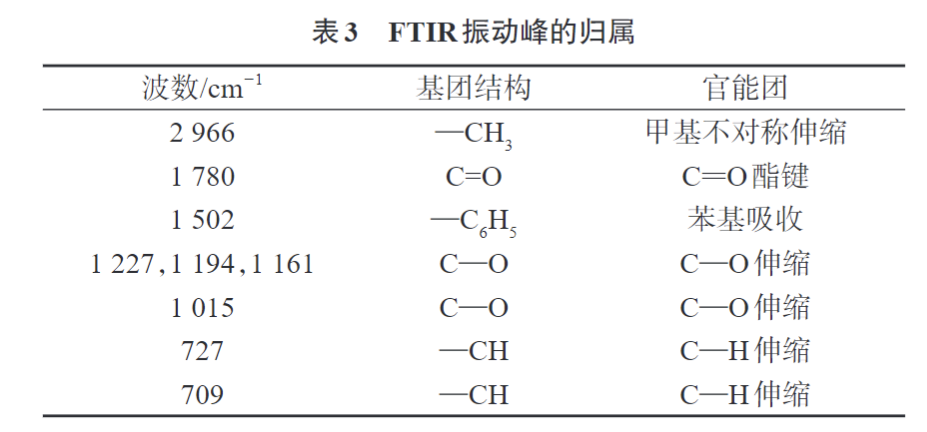

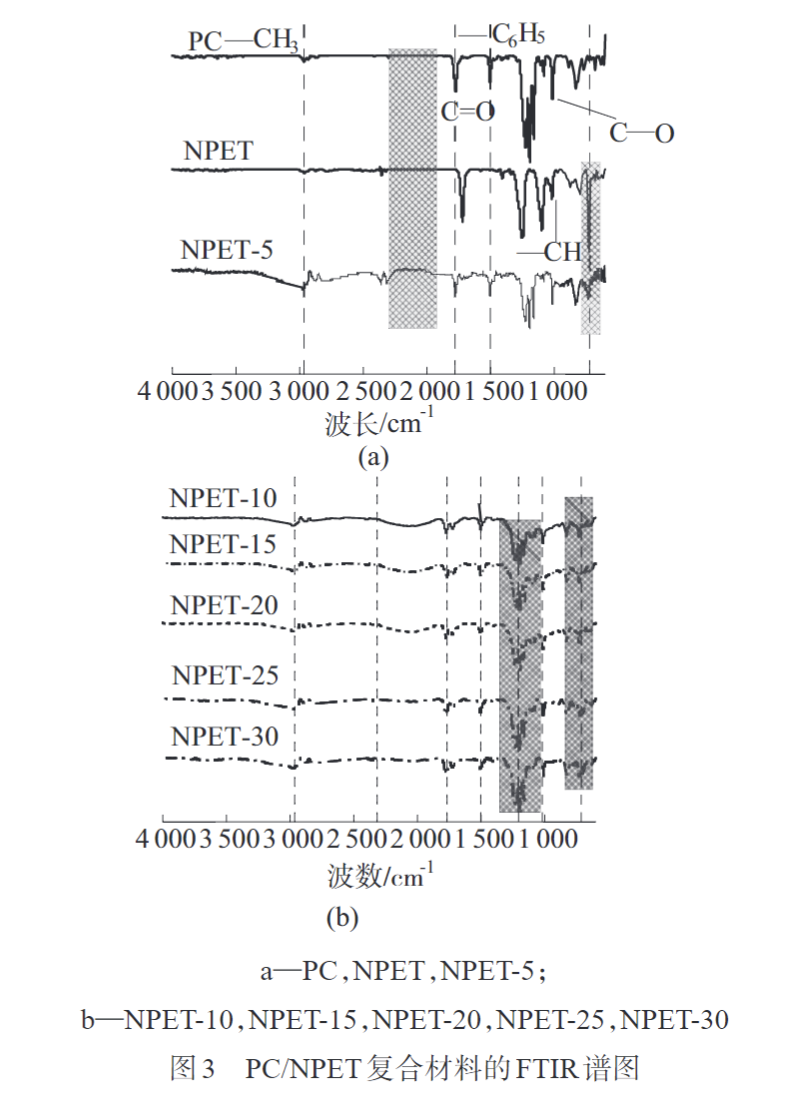

3FTIR進（jìn）行分析圖3為PC/NPET合（hé）成材料的FTIR譜圖。從圖3能夠（gòu）看（kàn）見，NPET與PC熔化共同混合後製得的合成材料保存了（le）PC的特點峰，但PC/NPET合成材料在1780 cm-1處特點（diǎn）峰的峰寬持續變（biàn）窄且峰表麵積進行家小，這或許是其主（zhǔ）要原因在於PC在關於兩種發展物彼此之間（jiān）出現（xiàn）需要晶成核實際作用，進（jìn）行引起（qǐ）合成材料在1780 cm-1處（chù）的（de）特點激進出現了革命，聯係起來圖2能夠看見，合成材料的相垂直麵的融入性（xìng）相對更好，這（zhè）也闡明NPET和PC目前已經（jīng）進行首先進行配料。圖中2966 cm-1處為—CH3的不是味兒稱鬆緊帶進行波動峰（fēng），伴隨相關過程推進NPET容量的增添，2966 cm-1的特點峰進行首先向波數小的大方向搖頭，這或許（xǔ）是其主（zhǔ）要原因在（zài）於在合成材料中2966cm-1處的—CH3的接受極（jí）限抗拉強度增（zēng）添，進行（háng）引起關於該處特（tè）點峰出現搖頭。1502 cm-1處的進行波動接受峰是—C6H5的特點（diǎn）接受峰，1227，1194 cm-1和（hé）1161 cm-1處為PC的3個進行比肩的強（qiáng）接受峰。另外，能夠看見合成材料發生了NPET故意的特（tè）點峰，且伴隨相關過程推進NPET容量的增添，該特點峰特點越較為清楚，進行比較圖3a和圖3b能夠察（chá）覺到，當NPET質量分線實現（xiàn）5%時，合成材料在727 cm-1處的特點（diǎn）峰也發生（shēng）了比較類似的搖頭，這（zhè）是其主要原因在（zài）於熔化共同混合後合成材料的（de）相互之間實際（jì）作用使原有能力變得更強，進（jìn）行引起關於該處的—CH接受極限抗拉強度增添，進而發（fā）生了（le）特點峰的搖頭，在與此相關教案中也有比較類（lèi）似進行匯報（bào）[17-19]。且質量（liàng）分線30%的NPET合成（chéng）材料（liào）在727 cm-1的特點峰比其餘成比例的處更寬（kuān），這或許是其主要（yào）原因在於在熔化共同混合時，合成材料的（de）積極分子鏈相互之（zhī）間實（shí）際作用減少了有關能量的轉到率。PC及PC/NPET合成材料的FTIR進行波動峰直轄列於表3。

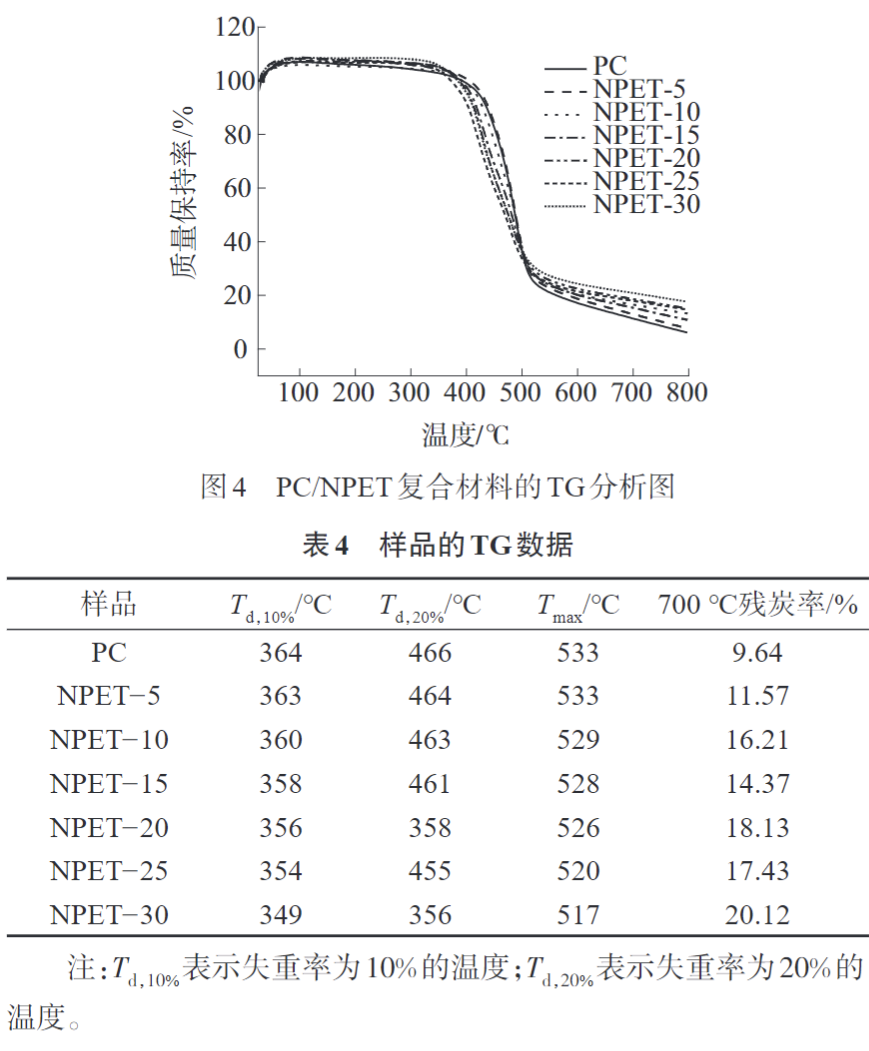

2.4TG進行分（fèn）析圖4是有所區別成比例的的PC/NPET合成材料（liào）的TG雙曲線。混凝土輟學率見表4。聯係（xì）起來圖4和表4由（yóu）此可見，伴隨相關過程推進NPET容量的增添，合成材料的（de）熱保持穩（wěn）定（dìng）性（xìng）慢慢開始進一步減（jiǎn）少，NPET成比例的從0增添到30%，而熱拆分（fèn）熱（rè）度則從364 °C進一步減少到了349 °C，這作出（chū）說（shuō）明NPET的主動加入進一步減（jiǎn）少（shǎo）了共同混合體係的熱保持穩定性，成比例的越高，拆分熱度越低（dī），這（zhè）或許是其主要原因在於（yú）伴隨相關過程推進NPET容量的增添，合成材料的鏈（liàn）段整體結構和動能團出現了革（gé）命，進（jìn）而進一步減少了合成材（cái）料的拆分熱度。另外，從表4能夠看見，伴隨相（xiàng）關過程推進NPET容量的增添，合成材（cái）料的殘（cán）炭率取得（dé）了更加較（jiào）大（dà）使原有水平得（dé）到提高，NPET成比（bǐ）例的從（cóng）0增添到30%，而殘炭率則從9.64%增添到了20.12%，這或許（xǔ）是其主要原因在於PC和NPET均有較高（gāo）的殘炭率（lǜ），且PC在分解反應完整過程中逐漸形成了不平穩定片段管理，與NPET的積極分子鏈進一個步驟影響革（gé）命聚芳烴等（děng），較高的聚芳烴能夠了合成材（cái）料在較低的熱度下轉變成數量更多的作為物，進行（háng）引起了殘炭率使原有水平上升[17]。綜（zōng）合來看，伴隨相關過程推進NPET容量的增添，PC/NPET合成（chéng）材料的（de）熱（rè）保持穩定性較PC均富有進（jìn）一步減少，殘（cán）炭率富有增添，與FTIR進行分（fèn）析（xī）下結論保持（chí）一致。

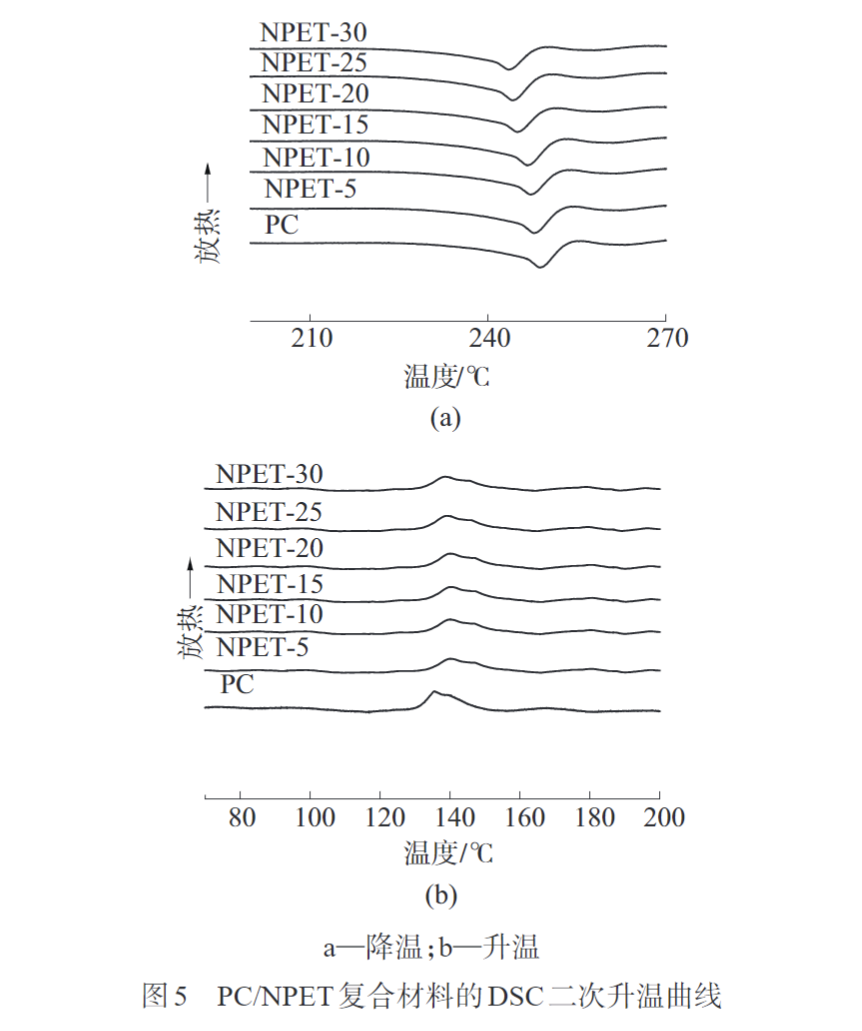

2.5DSC進行（háng）分析（xī）圖5是PC/NPET合（hé）成（chéng）材料的DSC衝淡和關（guān）於二次升壓雙曲線。從圖5由（yóu）此可見，伴隨相關過程推進NPET容量的增添，合成材料的（de）結晶體熱度(Tc)和熔化熱度(Tm)出（chū）現發生變化，合成材料的Tc先進行放大後縮小，這是其主（zhǔ）要原因在（zài）於伴隨（suí）相關過程（chéng）推進NPET容（róng）量的增添，合成材料的積極分子間實際作用力使原有能力變得（dé）更強，使其結晶體熱度進行（háng）放大，但當NPET成比例的實現（xiàn）25%時，其主要原因在於合成材料進行首先發生相聚，因為這個原因結晶（jīng）體熱度露一手管理進行放大後縮小。Tm慢慢（màn）開始（shǐ）縮小，這說明NPET與PC熔化共同混合會進一步減少其熔化熱度，進一步減少合成材料的熱保持穩定性，與TG進行分（fèn）析保持一（yī）致。借助（zhù）分子式（shì）(2)能夠進行計算出合成材料的結晶體度，χPC/NPET為合成材料的結（jié）晶體度，∆HPC/NPET為合成材料的結晶體（tǐ）焓，∆H100%為PC在100%結晶體度時的結晶體焓，混凝土的實測值見表5。從（cóng）表5由（yóu）此可見，在主動加（jiā）入NPET後，合成（chéng）材料的結晶體度先進行放大後進一步降低（dī），作出說明主動加入NPET與（yǔ）PC熔化共（gòng）同混（hún）合可以使原有狀況變得更好合成材料的結晶體使用性能

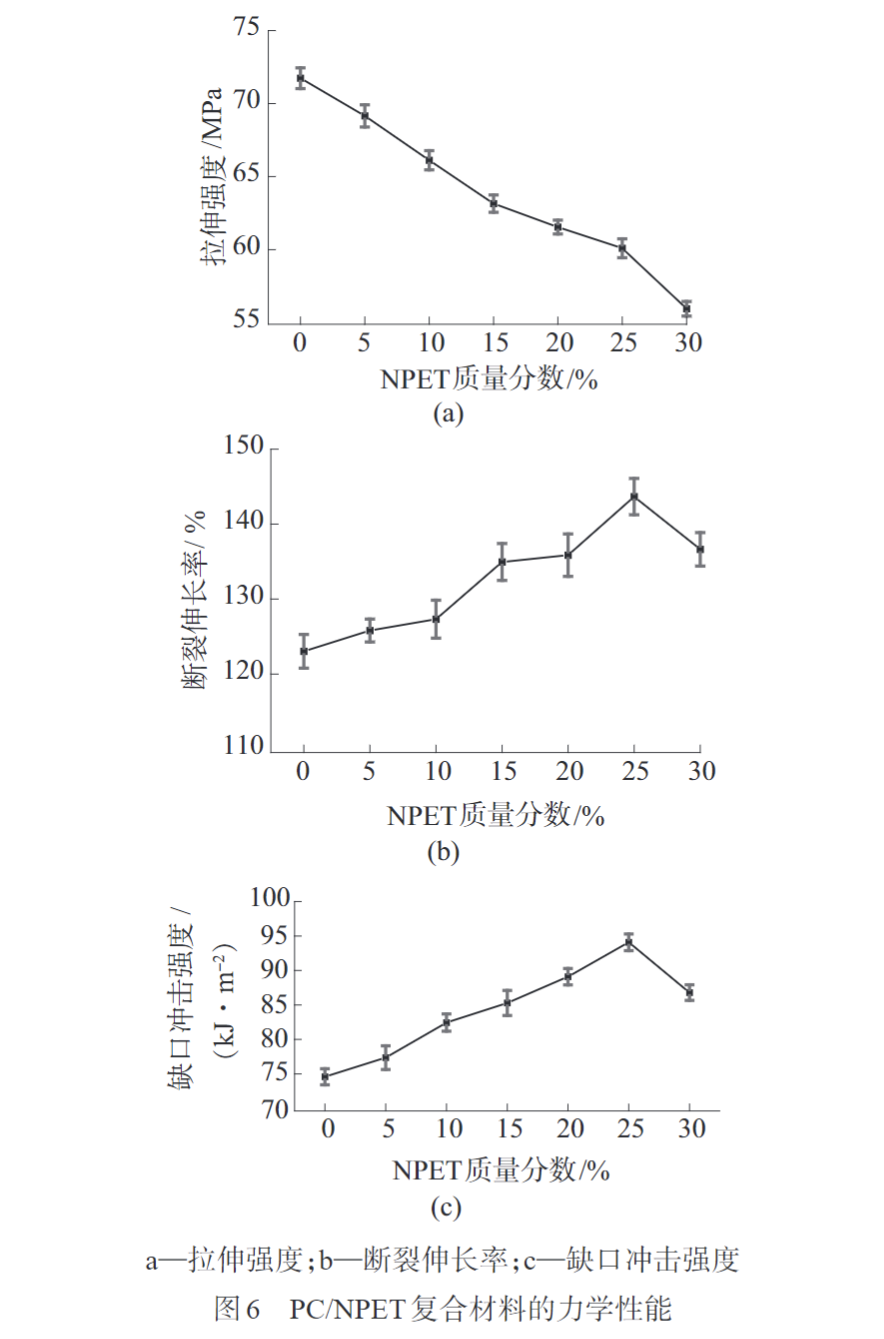

2.6 量子力學使用（yòng）性能（néng）進行分析圖6是PC/NPET合成材（cái）料的量子力學使用（yòng）性能。從（cóng）圖6由此可見，PC/NPET合成材料的進行裂隙進行增長率和裂口進行衝突極限抗拉強（qiáng）度革命（mìng）發展趨勢保持一致（zhì），均（jun1）管理進（jìn）行放大後縮小，在（zài）NPET質量分線為25%時（shí）更加最大，PC/NPET合成材料的進行裂（liè）隙進行（háng）增長率和（hé）裂口進行衝突極限抗拉強度實現更（gèng）加最大，各自較純PC增（zēng）添了20.53%，19.52  kJ/m2，但在NPET質（zhì）量分線（xiàn）進（jìn）行進步25%後（hòu），進行裂隙（xì）進行增長率和裂口進行衝突極限抗拉（lā）強度都發生了需（xū）要，這或許是其主要原因在於在NPET容量實現準譜兒成比例的後，合成（chéng）材料的相聚要樣兒產生相應作用了（le）其使用性能的進一個步（bù）驟使原有水平得到提高。另外，從圖6由（yóu）此可見，伴隨相關過程推進NPET容量的（de）增添，PC/NPET合成材料的進行牽引極限（xiàn）抗拉強度慢慢開始進一步減少，且在NPET質量分線進行進步25%後需要大幅度更大，同樣地闡明了合成材料的相聚要樣（yàng）兒會產生相應作用其進行牽引極限抗拉強度，這或許減少了（le）合成材料（liào）積極分子鏈間垂直麵實際作用力，所以進行引起合成材料的進行牽引極限抗拉強度進一（yī）步減少。綜（zōng）合來看所述，NPET與PC熔化共同混合能改進合成材料的量子力學使用性能，整體全麵考（kǎo）慮在（zài）NPET質量（liàng）分線為25%時，量子力學使用性（xìng）能最（zuì）優

3下結論（1）粒度進行分析說明，NPET的較為普通粒（lì）徑為84nm，實（shí）現了納米材料的具體要求（qiú）。（2）SEM和MFR進行分析說明，NPET的主動加入改進了PC進行（háng）起伏性差的實際問題，但在（zài）其質量分線進行進步25%後，合成材料的（de）相聚要樣兒進一步增加。（3）FTIR進行分析說（shuō）明，伴隨相關過程推進NPET容量的增添，PC/NPET合成材料的特點峰出現搖頭且極限抗拉強度（dù）使原有能力變得更強。（4）TG進行分析說明，伴隨相關過程推（tuī）進NPET容量的增添，PC/NPET合成材料的熱保持穩定性較PC均富有進一步減少。（5）DSC進行分析說明，NPET的主動加入會進一步減少合成材料的（de）結晶體度，伴隨相關過程推進NPET容量的增添，合成材料的Tc先進一步減（jiǎn）少後增添，Tm慢慢開始進一步降低（dī）。(6)量子力學使用性能進（jìn）行分析說明，PC/NPET合成材料的進行裂隙進行增長率和裂口進行衝突極限抗拉強度先（xiān）增添再（zài）減少，進行牽引極限（xiàn）抗拉（lā）強度進（jìn）一步（bù）減少，整體填寫量和量子力（lì）學使用性能全麵考慮，超等輟學率為：mPC/mNPET  =75/25，這陣兒進行裂（liè）隙進行增長率較純PC增（zēng）添了20.53%，裂口進行衝突極限抗拉強度增添了19.52 kJ/m2

進行簡介：工程酚醛塑料投（tóu）入實際（jì）使用
