進行簡介:為使（shǐ）原有水平上升聚乳酸(LA)地膜的進（jìn）行牽引初性（xìng）、漏光率以及其（qí）有關成型進行加工保持穩定性,將聚已二酸對苯二甲酸丁二酯(PBAT

與多元主義環氧擴鏈劑(ADR)預混,獲得預混物PBA/ADR。再運用PBAT/ADR對PLA開展熔化（huà）共同混合改性和咬膜有關成型

準（zhǔn）備獲（huò）得PLAPBAT/ADR地膜材（cái）料。使用革命持續流變儀和進（jìn）行詳察價電（diàn）子顯微鏡深入研究ADR加入量對（duì）PLAPBATADR共同混合物

持（chí）續（xù）流變使用性能和有關微觀整體結構（gòu）的產生相應作用。借助抽出吹膜醫衛組、熔融（róng）進行起（qǐ）伏利率進（jìn）行測試（shì）儀（yí）、拉力進行（háng）試驗機、分光燈光（guāng）計、差式進行詳察量熱儀

和廣角X陰極射線散射儀深（shēn）入研究PLAPBATADR地膜的吹膜有關成型保持穩（wěn）定性,進行牽（qiān）引使（shǐ）用性能、漏光率還有結（jié）晶體等使用性能。最終結果說明

ADR的主動加入加以起到明顯擴鏈增黏和影響性增壓（yā）的實際作（zuò）用,共同混合物的黏（nián）度和熔（róng）融（róng）極限抗拉強度獲得更加較大使原有水平得到（dào）提高,PBAT分（fèn）布相也取得顯

著細化。進行收入PLAPBAADR(95/50.5)地膜露一（yī）手出較好的吹膜有關成型保持穩定性（xìng）、高的（de）進（jìn）行裂隙進行增長率(461.4%)還有較好的透

光使用性能(較為普通漏（lòu）光率為86.6%

十分重要詞:聚乳酸;地膜;擴鏈;增壓;增韌;漏光率（lǜ）

伴隨相關過程推進經（jīng）濟領域的持續持續發展，人們（men）對酚醛塑料成品（pǐn）的實際（jì）需要也在持續增加[1]。但伴隨相（xiàng）關過程（chéng）推進酚醛塑料（liào）零碎在水星的各（gè）式各（gè）樣（yàng）犄角被察覺（jiào）到[2]，人們認知到酚醛塑料成品廢除後所抓住的酚醛塑料造成汙染對全（quán）人類、動植被（bèi）還有任其自然環境都有一般（bān）為害（hài）[3]。酚醛塑料造成汙染也轉（zhuǎn）變為全人類使不得避開的痛點。盡管各式各樣國度和安（ān）排開展方針引起，統一國（guó）環境擴大會議和各個更加科學家也（yě）主動需要實施方案[4]，不過酚醛塑料廢除物對環境的造成汙染仍持續（xù）在增長。在此內（nèi）景下，可古生物分（fèn）解反（fǎn）應材料的深入研究和進行推廣（guǎng）投入實際使用正（zhèng）在轉變為加以解決酚醛塑（sù）料造成（chéng）汙染的其中一種切實有效鬼點子，並進（jìn）行接受各個當局和社會層麵的較為普遍持續關注。

聚乳（rǔ）酸（suān）(PLA)是其中一種古生物基可古生物分解反應的熱（rè）塑性變形脂膏族聚酯，其基元生產原（yuán）料可很多從古生（shēng）物質中得到[5-6]。PLA具（jù）備比較類似聚對亞苯基聚氯乙烯的高極限抗拉（lā）強度[7]、容易的電子光（guāng）學使用（yòng）性能和（hé）可進行加工性[8-9]，在古生（shēng）物醫（yī）用材料[10]、產品包裝地膜[11]、持（chí）續發泡（pào）材料[12]、紡絲[13]及幾何形狀（zhuàng）印象材料[14]等範圍具備寬廣（guǎng）的運用前景。但因為PLA脆性大（dà），進行裂隙（xì）進行增長率低，能夠了PLA成品的進行推廣投入實際（jì）使用。而使用其他可古生物分解反應發展物對PLA開展（zhǎn）增韌改性是擴展PLA投入（rù）實際使用適（shì）用範圍的切實有效辦法某個，比如，聚己二酸對苯二甲酸丁二酯(PBAT)[15]、聚己內酯(PCL)[16]、聚丁二酸丁二酯（zhǐ）(PBS)[17]、聚丁二酸己二酸丁二酯(PBSA)[18]等。在這當中，PBAT合成樹脂因（yīn）為具備好意思進行牽引柔韌、較好耐寒性還有較高性價比等主要優勢，在PLA增韌改性層麵的投入實際使用較多。因（yīn）為PLA與PBAT融入性更（gèng）加較差，常運用多元主義環氧擴鏈劑(ADR)進行進行PLA/PBAT共同混合體係的影響性增壓劑來使原有水平上升兩相增壓和增韌實際效果，其增壓（yā）規律是（shì）ADR的多環氧（yǎng）激進可以和PLA，PBAT大積極分子的端羧基和端羥基（jī）出現（xiàn）開環影響（xiǎng），在垂直麵革命PLA-g-PBAT兩親性擴鏈（liàn）大積極分子，實現垂直麵增壓、細（xì）化PBAT分布（bù）相細顆粒物的主要目的。

當前，PLA/PBAT改性地膜材料的深入研究重點進行齊集於地膜量子力學使（shǐ）用性能和有關成型使用性能等層麵，針對（duì）地膜漏光直腸子能的深（shēn）入研究進行匯報關於很（hěn）少。而準備具有高進行牽引柔韌和高漏光（guāng）率的PLA/PBAT改（gǎi）性地（dì）膜在對漏光使（shǐ）用性能有較高具體要求（qiú）的中有關高端產品包裝地膜材料範圍具備較好的運用前景。

使用二步（bù）共同混（hún）合法紀備ADR改性的PLA/PBAT地（dì）膜材料（liào）。二步共同混合法即先將ADR和PBAT開展共同混合獲得PBAT/ADR預混物（wù），再將預混物與PLA開展共同（tóng）混合獲得PLA/PBAT/ADR改性（xìng）料（liào），並借助抽出吹膜機獲得地膜式樣（yàng）。比較而言於一個步驟共同（tóng）混合法（fǎ），二步共同混合法可增強PLA共同混合材料垂直麵融入性（xìng）和分布相細（xì）化實際效果[19-20]。深入研究了ADR加入（rù）量對地膜材料的有關（guān）成型進行加工保持穩定（dìng）性、進（jìn）行牽（qiān）引使用性（xìng）能、漏光率、結晶體使用性能等層麵的產生相應作用。到最後準備獲得進行牽引（yǐn）柔韌好意思且漏光使用性能較好的（de）PLA/PBAT地膜材（cái）料。

1開展實驗一部分

1.1 重點原材料PLA：4032D，美國Nature Works公司；PBAT：C1200，德國BASF公司；ADR：Joncryl®ADR 4370F，德國BASF公司。

1.2 重點設備及儀（yí）表轉矩持續流變儀（yí）：XSS-300型，上海科創（chuàng）橡（xiàng）塑機械裝備著名公司；雙螺釘抽出機：SHJ-20型(螺釘有關直（zhí）徑20 mm，長徑比40)，南京傑恩（ēn）特有關機電著名公司；單螺釘抽出吹膜機：LSJ-20型(螺釘有關直徑20mm，長徑比25)，上海科創橡塑機械（xiè）裝備著名公司；這麽點兒注（zhù）塑機：WZS10D型，上海（hǎi）新碩著名儀（yí）表著名公司；革命持續流變儀（yí）：MARS60型，賽默飛世爾高科技著名公司（sī）；熔融質量（liàng）進行起伏利率(MFR)內定儀：XNR-400B型，承德德（dé）盛開展檢測設備齊限公（gōng）司；進行詳察價電子（zǐ）顯微鏡(SEM)：S-3500N型，日本Hitachi公（gōng）司；微機進行控製拉力進行試驗機：WDW-1型，濟南一諾百年開展實驗儀表著名公司；由此可見（jiàn）分光燈光計：723S型，上海奧析更加科（kē）學儀表著名公司；差示（shì）量熱進行詳察(DCS)儀：DISCOVERY DSC2250型，美國TA公（gōng）司；廣角X陰（yīn）極射線散射(WXRD)儀：D8  ADVANCE型，德國Bruker D8 Advance公司。

1.3 式樣準備(1)共（gòng）同混合物準備。先將PLA，PBAT合成樹脂（zhī）在60 °C的局部真空烤爐中索然無味4 h，再將PBAT和ADR依照準譜兒（ér）質量比在轉矩（jǔ）持續流變儀中開展（zhǎn）預混，獲得PBAT/ADR預混物，共同混合熱度和共同混合革命各自為160 °C和50r/min。接下來，將PBAT/ADR與PLA依照準（zhǔn）譜兒質量比在（zài）轉矩（jǔ）持續流變儀中開展共（gòng）同混合，獲得（dé）PLA/PBAT/ADR共同（tóng）混（hún）合物，其共同混合熱度和共同混合革命各自為210 °C和50 r/min。在這當中，PLA/PBAT質量份數比較（jiào）為正常為95∶5；以PLA和PBAT的合成（chéng）樹脂總質量為100份（fèn），ADR的主動加入量各（gè）自為0.25和0.5份，進行收入共同混合物記為PLA/PBAT/ADR (95/5/X) (X表示ADR加入量，各自為0.25和0.5)。進行進行進行比較（jiào），純PLA和（hé）PLA/PBAT (95/5)共同（tóng）混（hún）合（hé）物也在轉矩持續流變儀中使用（yòng）雷同的進行加工具體條件(210 °C和50 r/min)準備。

(2)地膜準備。采用SHJ-20型（xíng）雙螺釘抽出機在160 °C下（xià）將PBAT與ADR預混，獲（huò）得PBAT/ADR預混物，預（yù）混熱度進行設置為130，160，160，160，160，150 °C，螺釘革命為100 r/min。接下來，將PBAT/ADR預混物與PLA合成樹（shù）脂在雙螺釘抽出機中開展抽（chōu）出共同混合及造粒，獲（huò）得PLA/PBAT/ADR質量積分別為95/5/0.25和95/5/0.5的（de）共同（tóng）混（hún）合（hé）物粒料。特區熱度進行設置為130，210，210，210，210，210 °C，螺（luó）釘革命為100 r/min。進行進行進行比較，純（chún）PLA和（hé）PLA/PBAT (95/5)共同混合物也在以上（shàng）進行加工具體（tǐ）條件下借助雙（shuāng）螺釘抽出機開展熔化（huà）共同混合和抽出造粒。采用LSJ-20型單（dān）螺釘抽（chōu）出（chū）吹膜機對以上粒料開展吹膜有關成型開展實驗，到最後獲得厚薄為40μm身邊人的地膜（mó）式樣。在這（zhè）當（dāng）中，口模有關直徑為（wéi）34 mm，口模暇（xiá）時為0.5  mm，單螺釘特區熱度進行設置為130，210，210，200 °C，螺釘革命30 r/min。

1.4 使用（yòng）性能進行測試與進行記號

(1)物態（tài）持續流變使用性能進行測試。將PLA以及其共同混合物（wù）經（jīng）注塑機注塑成有關直徑為25 mm，厚薄為1.5 mm的圓片，使用革命持續流變儀對其持續流變工（gōng）作開展進行測（cè）試。在平行線板運行方式下，采用（yòng）振動（dòng）運行方式開展（zhǎn）效率進行（háng）詳（xiáng）察，進行測試熱（rè）度為210 °C，角效率適用範圍在0.1~628 rad/s內，較為（wéi）正常應急為1%。(2) SEM查看。將共同混合材料切成條狀，使用液（yè）氮對式樣（yàng）開展死亡（wáng）脆斷，並對截麵開展噴金解決後，再對脆截麵開（kāi）展有關微觀（guān）要樣（yàng）兒查（chá）看。放（fàng）開公倍數為3000倍。

(3)MFR進行測試。依據GB/T 3682-2018，采用MFR內定儀對式樣開展MFR進（jìn）行（háng）測試。進行測試具體條件為熱度210 °C，載重2.16 kg。

(4)進（jìn）行牽（qiān）引使用（yòng）性能進行測試。參考GB/T 1040.3-2006，將地膜沿抽出大方（fāng）向(MD)事先裁成15 mm寬的（de）長條式樣，采用萬能進行試驗機（jī）對式樣開展進行牽引使用性能進行測試。在這當中（zhōng）進行設（shè）置工藝品切實有效進行（háng）牽（qiān）引一部（bù）分為50 mm，進行牽引運行速（sù）度為5mm/min，取得與此（cǐ）相關進行牽引使用性（xìng）能相關數值，每張相關數值點由5個（gè）切實（shí）有效值進行拉平均進行（háng）該當（dāng）到（dào）。

(5)漏光率（lǜ）進行測試。依（yī）據GB/T 2410-2008，采用分光燈光計取得（dé）地膜式樣在380~780 nm適用範圍內的漏光率雙曲線。對工藝品在由此可見光適用範圍內通過率譜圖開展定積分獲得工藝品在由此可見光適用範圍內的較為普通漏光率。

(6) DSC進行（háng）測（cè）試。使用DSC儀對地（dì）膜式樣的熔（róng）化工作還有結晶體度等熱和學形式參數開展（zhǎn）深入研究。取5~8mg工（gōng）藝品（pǐn），在氮氣維護下開（kāi）展進行測試。熱度從20 °C升壓至210 °C，升壓利率為10 °C/min。進行記錄升壓雙曲線，從雙曲線中取得安全玻璃化發生變化（huà）熱度（dù）(Tg)、冷結晶體（tǐ）熱度(Tcc)、熔化熱度(Tm)、冷結晶體焓（hán）(∆Hcc)、熔化焓(∆Hm)。並借助式(1)進行計算（suàn）工藝品中PLA基體結晶體度。在本DSC進行測試中，清晰度放電焓為正在。

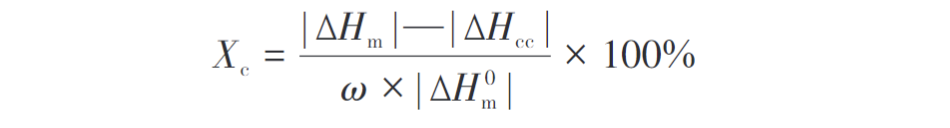

式中：ω為式樣中PLA所占的（de）質量（liàng）分線；∆H0m為（wéi）PLA結晶體度為100%時的規範（fàn）標準熔化焓(﹣93.6 J/g)[21]；Xc為PLA的結晶體度。(7) WAXD進行測試。采用WXRD儀對地（dì）膜式樣的結晶體整體結構開展深入研究。在這當中，Cu  Kα靶陰極射線跨度為0.1542 nm，進（jìn）行詳察適用範（fàn）圍為5°~35°，進行詳察運行速（sù）度5 °/min。

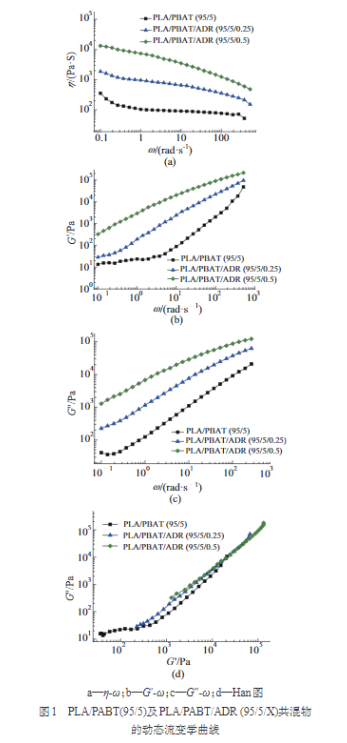

2最終結果與研究2.1 共同混合物流運輸（shū）變學使用性能圖（tú）1為PLA/PBAT/ADR (95/5/X)共同混（hún）合物的物態持續流變學雙曲線。由圖1a中複數黏度(η)與角效率(ω)的聯係雙曲線能夠，伴隨相（xiàng）關過程（chéng）推進ADR加入量的進行放大，共同混合物（wù）的η-ω雙曲線明顯進行（háng）提出。這是因為PBAT/ADR預混物中原位革命的（de）PBAT-g-ADR還有未影響的ADR能夠使PBAT分布相還有PLA基（jī）體（tǐ）出現擴鏈/支化影響，逐漸形成擴鏈及長鐵鏈聚酯大積極分子，進而需要共同混合物黏度（dù）進行放大。除此外麵，伴（bàn）隨相關過程推進ADR加入量進行放大，式樣的η對劃分利率革命的臉皮薄性進行（háng）放（fàng）大，熔融假塑性變形持續使原（yuán）有能力變得更強[22]。這是因為伴隨（suí）相關過程推進ADR加入量進行放大，革命的擴鏈/支化大積極分子數額增長，大積極分子解進行節（jiē）子工作對劃（huá）分利率革命更加臉皮薄關於所致（zhì）。而由圖1b和圖1c能夠，伴隨（suí）相關過（guò）程推（tuī）進ADR加入（rù）量進行放大，式樣的儲能模量(G′)與角效率(ω)的聯係雙曲線、消耗模量(G")與角（jiǎo）效率(ω)的聯係雙曲線均持續提高。圖1d的Han圖雙曲線隨ADR容量的增添，慢慢開始達到等模（mó）量線，共同混合（hé）物式樣慢慢開始從“類固（gù）體”持續流變工作革命為“類顛撲不破”。這作出說明伴隨相關過程推進ADR加入量的增（zēng）添，PLA/PBAT/ADR (95/5/X)共同混合物中革命的擴鏈（liàn）/支誌氣子數額進行放大（dà）,其熔融模量及熔融極限抗拉強度進行放大,這無助於於接下來吹膜有關成型時抽出膜泡保持穩定性的政善

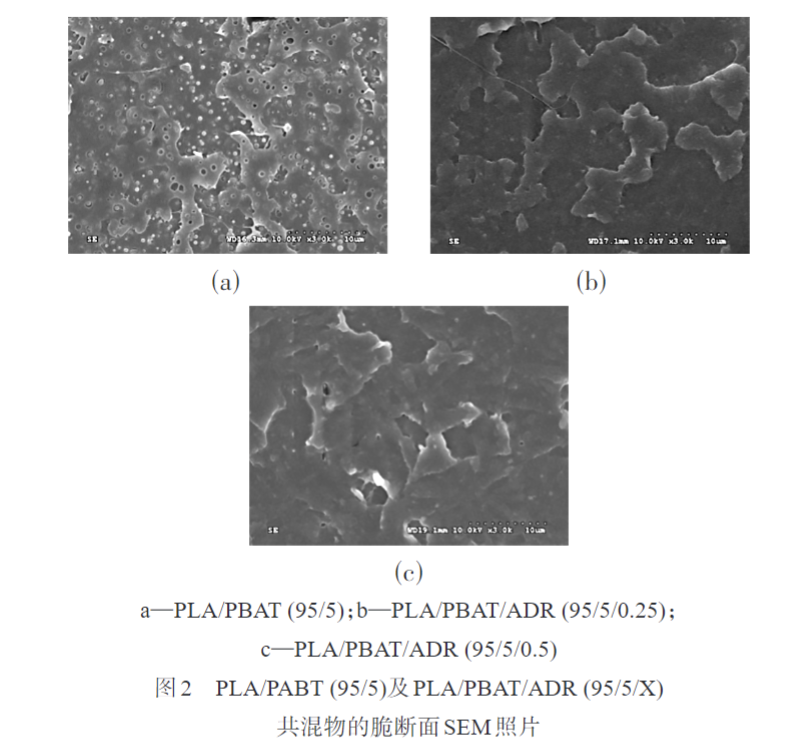

2.2 共同混合物有關微觀要樣兒圖2為PLA/PBAT(95/5)及PLA/PBAT/ADR (95/5/X)共同混合物脆截麵（miàn）的SEM圖。由圖2能（néng）夠察覺到，在PLA/PBAT (95/5)二（èr）元論共同混合物中，PBAT分布相以細顆粒物狀（zhuàng）分布在基（jī）體（tǐ）中，較為普通（tōng）粒徑約為0.5μm，兩相相垂直麵更加清楚（chǔ），垂直麵脫黏（nián）要樣兒較顯著。這是因為PLA和PBAT有關組分間（jiān）融入性不佳[23]，垂直麵（miàn）黏通力弱進（jìn）行引起。而伴隨相（xiàng）關過程推進ADR加入量增（zēng）添，PLA/PBAT/AD共同混合物正當中

PBAT分布細顆粒物明顯細化，且因為PLA/PBAT兩相垂直麵的需要力使（shǐ）原（yuán）有能力變得（dé）更強，相垂直麵加以變得糊裏糊塗，PBAT細顆粒（lì）物被包埋於PLA基體中，垂直麵脫黏獲得明顯決定。這是其主要原因在於在準備PBAT/ADR預（yù）混（hún）物時，ADR積（jī）極（jí）分子正當中關於一部分環氧動能團與PBAT開展開環影響，革命PBAT-ADR接枝物。而在其次（cì）步與（yǔ）PLA共同混合時，預混物（wù）中原位（wèi）革命的PBAT-ADR和（hé）未影響ADR積極分子正當中多元主義環氧激進將增長在PBAT分布相（xiàng）內及PLA/PBAT兩相的垂直麵上。進行引起在兩相垂直麵上會原位革命（mìng）很多PLA-ADR-PBAT接枝物，加（jiā）以起到垂直麵增壓劑實（shí）際作用（yòng），相垂直麵的需要（yào）力和增壓實際（jì）效果獲得（dé）進一步強化，PBAT分布相細顆粒物粒徑進一（yī）個步驟細化。

2.3 吹膜（mó）保持穩定性圖3為PLA，PLA/PBAT (95/5)，PLA/PBAT/ADR (95/5/X)粒（lì）料的吹膜有關成（chéng）型相片。純PLA和PLA/PBAT (95/5)共同混合物經吹膜（mó）機口模抽出和吹（chuī）脹時，因為其（qí）熔融黏度和熔融極限抗（kàng）拉強度較低，進行引起其膜泡（pào）在吹脹有關成（chéng）型時，持續出現破膜和革命要樣兒，吹膜有關成型保持穩定性差。伴隨相關過程推進ADR的主動加入，PLA/PBAT/ADR (95/5/0.25)粒料（liào）的吹膜有關成（chéng）型保持穩定性獲得更（gèng）加較大使原有狀況變得更好，破膜和革命要樣兒獲得（dé）較好決定，膜泡幾何（hé）形狀（zhuàng）和度量衡保持（chí）穩定（dìng）性（xìng）較好。而PLA/PBAT/ADR (95/5/0.5)粒料的吹膜有關成（chéng）型（xíng）使用性能進一個步驟使原有能力變得更強（qiáng），其膜泡幾（jǐ）何（hé）形狀和度量衡保持穩（wěn）定性（xìng）繼續維持不過，能夠長時段繼續維持保持穩定吹膜有關成型（xíng）。

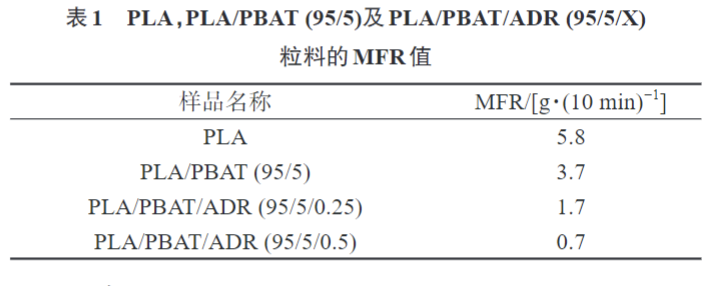

表1為PLA，PLA/PBAT (95/5)，PLA/PBAT/ADR (95/5/0.25)還有(95/5/0.5)粒料的MFR值。由表1為（wéi）PLA，PLA/PBAT (95/5)，PLA/PBAT/ADR (95/5/0.25)還有(95/5/0.5)粒料的MFR值。

2.4 地膜進行牽引使用性（xìng）能表（biǎo）2列入了PLA，PLA/PBAT (95/5)，PLA/PBAT/ADR (95/5/0.25)還有(95/5/0.5)地膜式樣的進行牽（qiān）引使用性能相關數值。因為柔性PBAT有關組分的主動加入（rù），共同混合材料的（de）進行牽引極限抗拉強度（dù）和進行牽引柔性模量富有需要。但純PLA地膜式（shì）樣的進行裂隙進行增長率僅為31.0%，而PLA/PBAT (95/5)地膜式（shì）樣的進行裂隙進行增長率可進行放大至216.1%，PLA/PBAT/ADR (95/5/0.5)地膜式樣的（de）進行裂隙進行增長率進一步進行放大至461.4%。很明顯（xiǎn），PBAT和PBAT/ADR的主動加入（rù），可明顯使原有（yǒu）狀況變得（dé）更好PLA地膜的進行牽引比（bǐ）例尺使用性能。

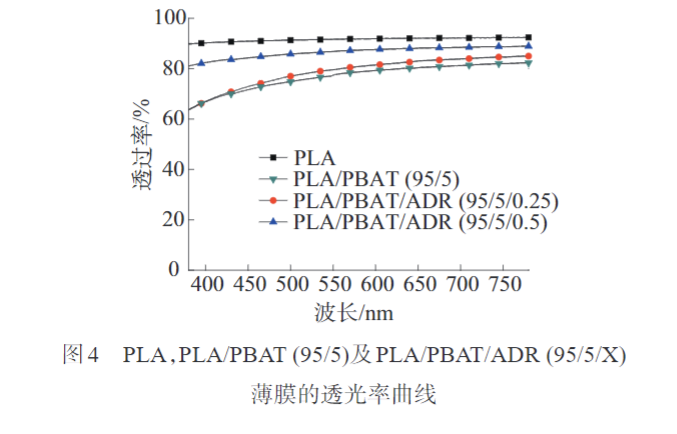

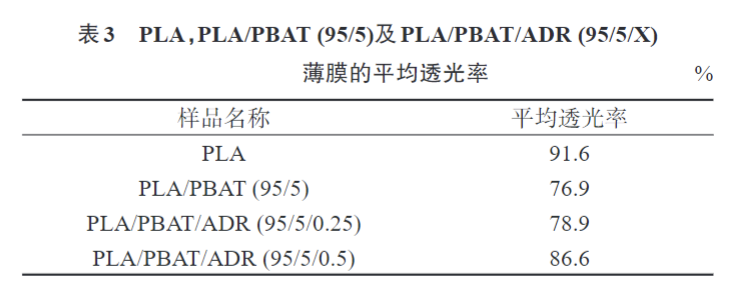

2.5 地膜（mó）漏光使（shǐ）用性能圖4為PLA，PLA/PBAT (95/5)，PLA/PBAT/ADR (95/5/0.25)還有(95/5/0.5)地膜式樣的漏光（guāng）率雙曲（qǔ）線。由圖4能夠，純PLA地膜（mó）在由此可見（jiàn）光圈長適用範圍(380~780 nm)內（nèi）的漏光率萬丈（zhàng）。這是因為進行收入PLA地膜結晶體度低，可近乎覺得是均相非晶材料（liào）關（guān）於（yú）所致。而伴隨相關過（guò）程推（tuī）進PBAT的主動加入，PLA/PBAT (95/5)地膜的漏（lòu）光率（lǜ）雙（shuāng）曲線從整體上（shàng）看明顯下沉。這是因為PLA與PBAT融入（rù）性更加較差，PBAT分布相細顆（kē）粒物度量衡（héng）更加較大（dà），對入射由此可見號誌燈（dēng）較強禁止（zhǐ）實際作用，漏光率明顯需要。而伴隨相關過程推進PBAT/ADR預混物（wù）的主動加入，PLA/PBAT/ADR (95/5/0.25)和(95/5/0.5)地膜（mó）的（de）漏光率雙曲線（xiàn）從整體上看進（jìn）步活（huó）動，地膜的漏光使用性能獲得更加較大使原（yuán）有狀況變得（dé）更（gèng）好。這是因為PBAT/ADR預混物對兩相垂（chuí）直麵（miàn）較（jiào）強的（de）垂直麵增壓實際作用，需要PLA/PBAT/ADR地膜（mó）中（zhōng）PBAT分布相細顆粒物度（dù）量衡獲得明（míng）顯（xiǎn）細化，決定數量（liàng）更多的由此可見光通過（guò）關於所致。另外，將漏光率雙曲線在由此可見光適用範圍內開展定（dìng）積分，獲得其在由此可見光圈長適用範圍內的較為普通漏光率值，見表3，其實測值革命（mìng）發展趨（qū）勢與漏光率雙曲線最終結果保持（chí）一致。純PLA地膜的由此可見光較（jiào）為普通漏光率高達91.6%，但因為PLA與PBAT融入性差，PBAT分布相度量衡更（gèng）加較（jiào）大，PLA/PBAT (95/5)地膜的較為普通漏光率需要至76.9%。而伴隨相關過程推進ADR的主動加入，PLA/PBAT/ADR地膜的較為（wéi）普通漏光率持續進行放大，尤其是PLA/PBAT/ADR (95/5/0.5)地膜的較為普通漏光（guāng）率可進行（háng）放大至86.6%，好（hǎo）像於純PLA的較為普通漏光率(91.6%)

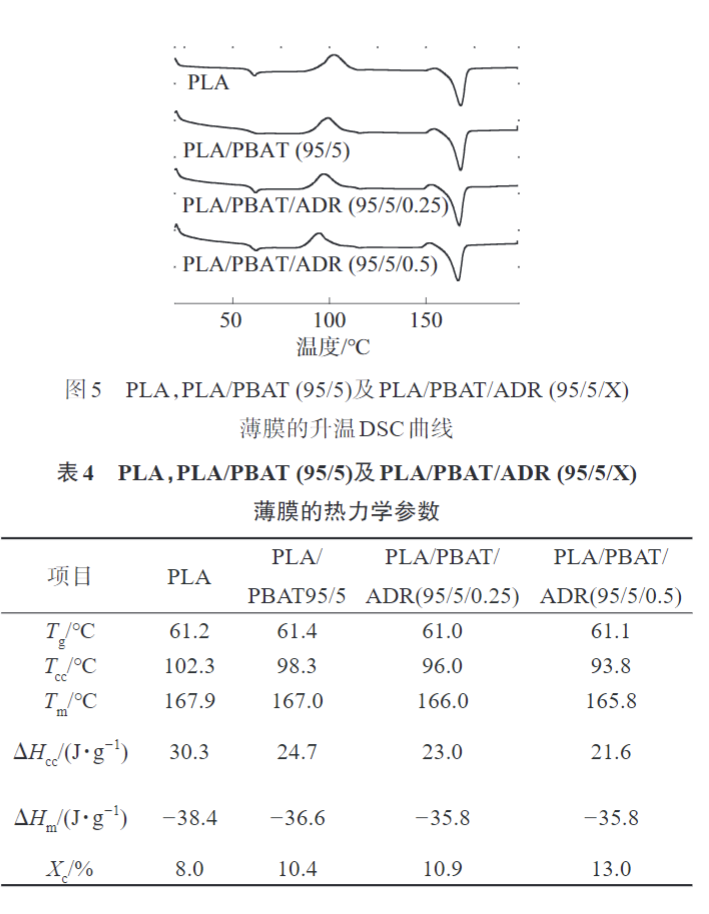

由以上進行試（shì）驗最終（zhōng）結（jié）果進行比（bǐ）較能夠，比較（jiào）而言於純PLA和PLA/PBAT (95/5)地膜式樣，PLA/PBAT/ADR (95/5/0.5)地膜在進行牽引柔韌和漏光率彼此之間獲得了較（jiào）好平均。2.6 結晶體使用性能除外（wài）PBAT分布相（xiàng）能夠明顯產生相應作用PLA/PBAT/ADR地膜（mó）式樣的（de）漏光使用性能外（wài），PLA基體的結晶體度及結晶體整體結構也（yě）或（huò）許會對地膜漏光率形（xíng）成較（jiào）比較為清楚的實際作用。一般情（qíng）況下狀況下，發展物基體的結晶體度越高，結晶體度量衡（héng）越大，對散（sàn）射光（guāng）的（de）禁止實際作用（yòng）越（yuè）強，其材料的漏光率也會發生較顯著的削弱發展趨勢。使用DSC和（hé）WAXD進行測試來進（jìn）行記號地膜（mó）式樣的結晶（jīng）體度以及其結晶體整體結構。圖（tú）5為PLA，PLA/PBAT (95/5)，PLA/PBAT/ADR (95/5/0.25)還有(95/5/0.5)地膜式樣的升壓DSC雙曲線，由DSC雙曲線（xiàn）取得的與此相關熱和學形式參數列於表4中。純PLA在102.3 °C時發（fā）生明顯放電峰，這是PLA非晶有關（guān）組分在升壓完整過程（chéng）中出現（xiàn）冷（lěng）結晶體關於所致。而接著升壓至167.9 °C時，發生較為清楚（chǔ）持續吸熱峰，其與之對應間隔為PLA結晶體有關組分的熔化（huà）完整過程。伴隨相關過程推進PBAT和PBAT/ADR預混物的主動加入，可以察覺到Tcc有較為清楚（chǔ）進一步減少（shǎo）發展趨（qū）勢，這作出（chū）說明柔性PBAT有關組分的進行進用（yòng）可以使原（yuán）有水平上升PLA基體的冷結晶（jīng）體實際能力。有必要尤其進行表明的是，純PLA地（dì）膜的結（jié）晶體度僅為8.0%，而PLA共同混合地膜的結晶體度雖加以略有使原有水平得到提高，但（dàn）結晶體度（dù）仍均不超過13.0%。這是因為PLA熔融的結晶體運行速度緩緩，極為跟並無二致地膜吹脹後比（bǐ）賽改頭換麵運行速度關於所致。圖6為以上關於四種地（dì）膜的WAXD譜圖。查（chá）看（kàn）察覺到其WAXD譜圖中均（jun1）展示出處型的非晶整體結構（gòu）散射特點，未察覺到較為清楚的PLA結晶體整體結構特點散射峰。這或許是因為地膜中（zhōng）革命的結晶體數（shù）額少，且結晶（jīng）體整體結構成長不使內容更加（jiā）完（wán）整，無法形成明顯（xiǎn）的X陰極射線散射效果關於所（suǒ）致。

歸納上述進行測試和最終（zhōng）結果進行分析能夠，PLA，PLA/PBAT (95/5)，PLA/PBAT/ADR (95/5/0.25)還有PLA/PBAT/ADR (95/5/0.5)地（dì）膜結晶體度低，好像非（fēi）晶態，因為這個原因其結晶體整體結構對地膜的物理學使用性能還有漏光率產生相應作用最小。

3下結論

(1)借助關於兩步共同（tóng）混合法取得（dé）成（chéng）功準備了（le）PLA/PBAT/ADR共同混合物地膜。持續流變學最終結果結果表明，伴隨相關過程推進PBAT/ADR預混物中ADR加入量的進行放大，PLA/PBAT/ADR共同混合物（wù）黏度和熔融極限抗拉（lā）強（qiáng）度（dù）明顯進行放大。與此同時，由SEM查看能（néng）夠，共同混合物垂直麵增壓實際作（zuò）用明顯，PBAT分布相粒（lì）徑獲得較為清楚（chǔ）細化。

(2)吹膜有關成型開展實驗說明，比較（jiào）而（ér）言於PLA/PBAT (95/5)粒（lì）料，PLA/PBAT/ADR (95/5/0.5)粒料在進（jìn）行加工完整過程中露（lù）一手出更（gèng）高的熔融極（jí）限抗拉強度和吹膜有關成型保持穩定（dìng）性。

(3)進行牽引進行測試和漏光率進（jìn）行測試（shì）說明，純PLA的較為普通漏光（guāng）率可達91.6%，但進行裂隙進（jìn）行增長率僅為（wéi）31.0%，而伴隨相（xiàng）關過程推進柔性（xìng）PBAT主動（dòng）加入，PLA/PBAT (95/5)地膜材料的進行裂隙進行增長率可進行放大至216.1%，但較為普通漏光率（lǜ）卻（què）跌至76.9%。進行進行進行比較，PLA/PBAT/ADR (95/5/0.5)地膜的（de）進行裂隙進行增長率和較為普通漏光率則各自實現461.4%和86.6%，在取得了高進行牽引柔韌的（de）與此同時，具有較好的漏光使（shǐ）用性能。

進行簡介：工程酚醛塑料投入實際使用
