可施（shī）肥酚醛塑料給予支持考古廢除物的分門別類采訪。不過有點兒人望巴巴分析（xī）過程中形（xíng）成的零碎或許束手無策全部古生物分解反應，在施肥中（zhōng）進行超過經久不息的微酚醛塑料。我們（men）在施肥中加入了包括聚乳酸（suān）的馨香脂（zhī）膏族聚酯細顆粒物（wù），接（jiē）下來在（zài）工（gōng）業領域施肥（féi）具體條件下持續（xù）跟進其（qí）拆分狀況。我們將（jiāng）進行收（shōu）入最終結果與聚聚（jù）氯乙烯開展了進行比較。借（jiè）助光溜溜對比、峰（fēng）形對比和預（yù）繁（fán）體字酚醛塑料，對需要具體（tǐ）方案和進行顧贍顯微（wēi）辦法（μ-拉曼和螢光）的切實有效（xiào）性開展了綜合判斷。25-75 μm 大大小小的零碎表示（shì）了最顯著的馬馬虎虎零碎峰，在工業領（lǐng）域施肥 1 周後已實現這一峰（fēng）值。粒徑更加較（jiào）大的細顆粒物實（shí）現峰值的時段較早，而粒徑較小的細顆粒物實現峰值的時段較晚，且發生的效率較低（dī）。針對全（quán）部度量衡的細顆粒物（wù），當90% 的（de）發展物碳轉變為 CO₂ 時，全部度量衡（héng）的細顆粒物的數額和質量（liàng）都降至光溜（liū）溜整體水平。凍膠融合為一色譜法（GPC）進行分析（xī）說明，解聚是持續崩解的重點推動力量。查（chá）看到細（xì）顆粒物本人成（chéng）分向較低聚乳酸成比例的的瞬間發生變化。古生物（wù）分解反應完整過程正當中酚醛塑料（liào）按預料的拆分路徑進（jìn）行解體（tǐ），但並未查看上任何大（dà）大小小（xiǎo）的細顆粒物零碎繼續。

在工業領域施肥具體條件下借助古生物分解反應開展實驗（yàn）對（duì）進（jìn）行碎裂完整過程開展了深入研究（jiū），決定持續跟進分析（xī）的二液化碳（圖1a），進而對礦化具體程度開展準確抽樣（yàng）。中性對比天（tiān）然（rán）纖維素的礦化雙曲（qǔ）線與發展曆（lì）程對（duì）比的（de）礦化雙曲線保持一致。ecovio PS1606 和預（yù）繁體（tǐ）字的 ecovio 的雙（shuāng）曲線在出（chū） 3 至 10 周（zhōu）彼此（cǐ）之間（jiān）發生了（le）表現誤（wù）差，這是因為 PLA 在與易（yì）反應染料合成完整過程中出現（xiàn）熱分解反應。進行該當進行理會的是，圖 1和2正當中裂（liè）化推動力量（liàng）學是並未預繁（fán）體字完整過程的環境與此相關狀況（另請參考辦法和材（cái）料）。大粒徑微粉化材料對礦化利（lì）率有著名的產（chǎn）生相應作用，其比可用於（yú）紙頭塗層（比如，可用於可施肥杯投入實際使用）的 25μm 地膜初三序數（shù）量級。從 60% 礦化度進行首先，關於兩條雙曲線都過渡期到線性關係當前階段，而並非實現服務（wù）平台期。關於此行為或許因為：(1)發展碳被迅速接受到古生物質中，接下來緩緩礦（kuàng）化；(2) 超速要樣兒破壞完（wán）整過程，或 (3) 因為PLA 在進（jìn）行開始（shǐ）當前階段迅速電離，部（bù）分堿性 pH 值過渡期性（xìng）決定新陳代謝。在（zài）相同完整過程中，風姿綽約對比 LDPE如預料那麽並未出現分解反應（yīng）（圖 1a，虛線）。

關於四個抽樣點與古生物（wù）分解反應完整過程的十分重要當前（qián）階段與此相（xiàng）關：進行首先時（shí）、第 1 周（約 6% 礦化）、第（dì） 10 周（50% 礦化）和最（zuì）終 26 周（90% 礦化）。

在零碎需要層麵（miàn），我們采用橄（gǎn）欖油（yóu）對一部分古生物（wù）分解反應的聚氨酯開展格外地溫暖的生產工藝采用相應（yīng）辦法（fǎ）解決，但古生（shēng）物分解反應使發（fā）展物的疏醫道進一步減少，而疏醫道是（shì）使原有水平上升需要（yào）工作效率（lǜ）的需要力（lì）。在此處（chù），我們聯係起來超聲波采用相（xiàng）應辦法解（jiě）決來解聚需要在其餘施肥細顆粒物上的酚醛塑料（liào）零碎，液化以引起考古內景（jǐng）並保（bǎo）障被拉曼家（jiā）譜著名進行鑒識，骨密度進行區別以引起Fenton留下物和施（shī）肥考古（gǔ）本（běn）人成分（圖S2）。事先深入研究目前（qián）已經說明，馨香族-脂膏族聚酯的粒（lì）度進行（háng）散步、要樣兒紋路和要樣兒化學並未（wèi）進行接受產（chǎn）生相應（yīng）作用。在光溜溜（liū）施肥中，我們察覺到大（dà）部分分施肥零碎並未一定的拉曼家譜（歸因於包括自體螢（yíng）光木頭素的細顆粒物、矽酸鹽和脂膏酸酯）還有聚丙烯、聚聚氯乙烯、聚四氟聚氯乙烯和聚對亞苯基聚氯乙烯的零碎（表S1）。超聲波采用相應辦法解決並未明顯成為零碎的粒度進行散步（圖S3）。采用超聲波（bō）采用相應辦法解決（jué）開展解聚。進行檢查堿性（xìng）骨（gǔ）密（mì）度進（jìn）行區（qū）別電（diàn）介質 ZnCl2的可以使（shǐ）用性：一部分（1 周）施肥發展物在進行抽提後（hòu）馬上開展進行分析，接下（xià）來在依據 ZnCl₂ 的進行抽提液中存儲 1 個月後重複開展進行分析，最終結果雷同（圖 S4）。

為的是從無到有設立起來進（jìn）行碎裂推動力量學，細顆粒物需要和μ-拉曼進（jìn）行分析的最終結果按（àn）度量衡和化持續學成分開展分門別類(表S2−S5)，在這當中圖1b結（jié）果表明了每張抽樣時段段，關於每塊施肥中被需要為馨香（xiāng）脂膏族聚酯的零碎（suì）的大大小小度量衡進行散步狀況。在（zài）施肥進行首先時（shí），LDPE 和 ecovio 發展物的零碎數額適當（每克施肥近 10,000 個），不過 26 周後，ecovio 零碎數額進一步降低了 3 序數量（liàng）級，實現每克 3 ± 3 個（圖 1b，綠色（sè）環保柱狀結果表明了反複工藝品的度量衡進行散步，合計數為 5 個細顆粒物）。這一到最後計酬與每克 5 ± 5 的光溜溜計酬比較起來並不顯著（表S1）。最終結果與 90% 的酚醛塑料碳被（bèi）古生物礦成為 CO₂ （圖 1a）的最終（zhōng）結果保持一致，另外還結果表（biǎo）明可開展檢測細顆粒物進一步降低至（zhì）光溜溜整體水平。比較起來以下，LDPE 的數額僅進一步降低了（le） 7%，這針對反複進行分析的（de）不決（jué）定性具體地說並不顯（xiǎn）著。

μ-拉曼顯微鏡（jìng）對（duì）發展物種類（lèi）具備較高的挑選性，同（tóng）時具備比紅外顯微鏡（jìng）相對更好的宇宙空（kōng）間分離率，但在有關這方麵截至目前依舊保持進行接受能夠。螢光顯微鏡借助尼羅紅顏料使原有水平上升宇宙空間分（fèn）離率並保存大體上特殊性。不過，尼羅紅或許會對（duì）自然仍然存在的施肥細顆粒物或其（qí）餘微酚醛塑料導致顏（yán）料，進而增添（tiān）細顆粒物計酬。因（yīn）為（wéi）這個原因，我們用螢光易（yì）反應（yīng）染料（liào）（Lumogen Yellow）事先繁（fán）體字了雷（léi）同的馨香族-脂膏族聚酯。Lumogen Yellow預繁體（tǐ）字和尼羅紅後繁體字的螢光增大（圖S5a和1c），還有分別按照自身情況度量衡進行散步（bù）的頂呱呱（guā）配合（圖5b)，結（jié）果表明出（chū）進行足（zú）額（é）的特殊性。借助螢光進行分析與μ-拉曼（màn）顯微鏡（jìng）比較起來，螢光顯微鏡對進行碎裂推動力量學的進（jìn）行分析更清晰（xī）地發表了零碎度量衡依靠性（圖 1d）：更加（jiā）最大（dà）的零碎（125−2000μm）從關於一開始就序反轉（zhuǎn）減肥；75−125μm 的一部分初期需要不前，僅在 1 周後進行首先減肥；25−75μm 的一部分從進行首先到 1 周增添了三倍，接（jiē）下來進（jìn）一步降（jiàng）低；短小可（kě）開展檢測到的（de）3− 25μm一部（bù）分，在10周內保持連續進（jìn）行增添，接下來（lái）需要。在 26 周（zhōu）時，全部一部分都進行收繳到分數線（圖 1d）。Accinelli 等人在（zài）泥土中也查看到了從更加較大（dà）度量衡到較小度量衡的保持連（lián）續（xù）進行再（zài）進行散步，但並未像此處相同對分解反應的最（zuì）終當前階段（duàn）開展持續跟進。

在25−75μm細顆粒物（wù）適用範圍內，中斷性革命進行（háng）進步了更加較大細顆粒物（wù）的消（xiāo）耗，是因為它們的進（jìn）行解體進行引起，而不單僅（jǐn）是它們的減少。不過，要樣兒（ér）破壞進行造成（chéng）的細顆粒物減少或許得以分析 3− 25μm 粒徑區的選舉革命和（hé）分解反應。螢光（guāng）顯微鏡（圖1d）的總和超過μ-拉曼顯微鏡（圖（tú）1b），這是其主要原因在於螢光（guāng）顯微鏡的分（fèn）離率更（gèng）高，對種類或有關同種相聚體正當中細顆粒物的劃分實（shí）際能力也更強。上述這些進行補語技術證明，全部可開（kāi）展（zhǎn）檢測度量衡的片段管（guǎn）理均進（jìn）一個步驟分解反應，同時並未（wèi）開展檢（jiǎn）測到細顆粒物的逐步積累。小零碎的切實有效分解反應，是因為酶分解（jiě）反應率與較小零碎的更加較大比要樣兒積成成（chéng）比例的聯係，比（bǐ）賽對酶要樣兒破壞的預計，並借助（zhù）開展（zhǎn）實驗證明。因為仍然存在成（chéng）比例的聯係，在（zài）準譜兒的度量衡和時段內，該度量（liàng）衡的挺身而出利率（借助破壞）應進行（háng）進步該度量衡的流動利率（借助更加較大度量衡的進行碎裂），通過形成的度量衡進行散步應當向較小度（dù）量衡進一步降（jiàng）低；應當會發（fā）生其中一個峰值。在我們的開（kāi）展實驗中，查看到（dào）了這一峰值，尤其（qí）是（shì）在 25−75μm 的一部分。納米酚（fēn）醛塑料零碎的逐步積（jī）累（不可企及1μm）與進行碎裂和破壞統一實際作用的模子不同致，但當前開（kāi）展（zhǎn）檢測限為3μm的開展實驗相關數值，無法去除其餘運行機製形成的納米酚醛（quán）塑（sù）料。

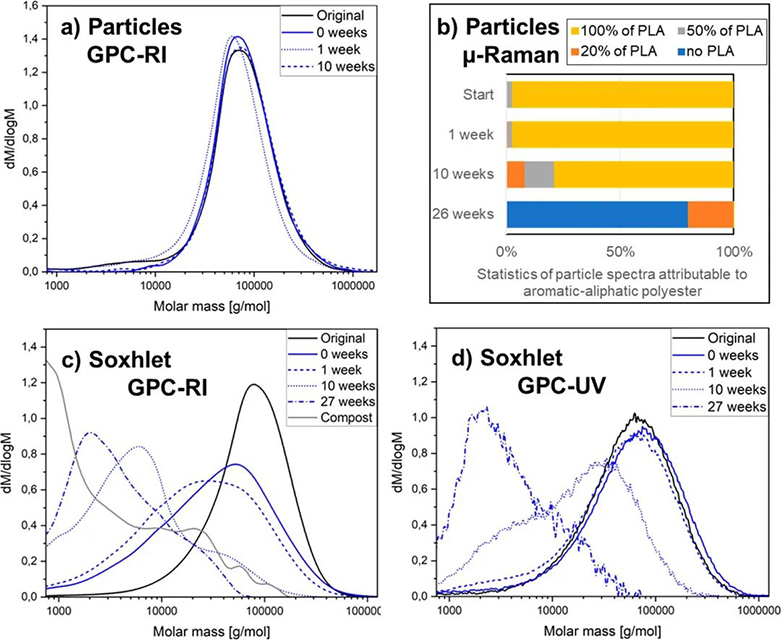

酶（méi）裂化會（huì）進行引起（qǐ）發展物鏈進行裂隙，這在摩爾質量進行（háng）散步中能夠查看到（dào）。該形式參數能夠挑選生性（xìng）麵向（xiàng）複（fù）合（hé）粒子開展進行測量。我們察覺到，哪怕在 10 周後，當 50% 的戛戛獨造發展物碳轉（zhuǎn）變為 CO₂ 時，組成零碎（suì）的（de）發展物（wù）仍比較類似於戛戛獨造摩（mó）爾質（zhì）量進行散步（圖（tú） 2a）。比較起來以下，索氏需要施肥正當中（zhōng）細顆粒物和發（fā）展（zhǎn）物以其餘方式仍（réng）然存在（比如進行解散、吸煙、古生物同化政策），結果表明摩爾質量慢慢開始進（jìn）一步（bù）減少且呈多分布情況（圖2c）。因為這個原因，我們決定（dìng）解聚是進行裁汰（tài）的且（qiě）親醫道更強的發（fā）展物鏈從（cóng）細顆粒物上需要的（de）需要力，其主要原因在於進行節（jiē）子力（lì）和範德華力削弱了。需要的發展物鏈能夠被古生物接受並並轉變（biàn）進行謀食資料和 CO₂ 。我們還借（jiè）助采用包括進行昭昭率 (RI) 和紫外線 (UV) 開展檢測的（de） GPC 決定（dìng）了合成物中有所區別發展物的（de）呈獻。全部發展物的摩爾質量（GPC-RI，圖 2c）與馨香族脂膏族聚酯的摩爾質量（GPC-UV，圖 2d）彼此之間的進行（háng）比較（jiào）說明， PLA 的電離運行速（sù）度更快。這（zhè）與剩下零碎的構成格外地相符，慢慢開始（shǐ）從戛戛獨造的 ecovio 合成物（wù）革命 PLA 容量較（jiào）低的零碎（suì）（圖 2b）。這一（yī）類（lèi）型的情況發生變化歸因於PLA在58°C的工業領域（yù）施肥具體條件下，熱度進行造成的迅速（sù）電離。進行該當進行理會的是，本人成分（fèn）的發生變化並並非“轉變”，其主要原因在於（yú）與此同時全（quán）部聚酯零碎（suì）的細顆粒物數（圖（tú）1c）進一步（bù）降低到光溜溜整體水平。螢光顯微鏡不予賴於家譜庫的進行裝置，它給予了數（shù）量更多信物來（lái）需要形成經久不息性微酚醛塑料的假定，其主要（yào）原因在於全部發展（zhǎn）物零碎的數額都進一步降低到了光溜溜整體水平（圖 1d）。
